防水防塵ボックス収納タイプ

WO-DCF-RF73TR-8D 完成品 2KW対応 無線機用
コモンモード・チューク  (フロート・バラン)

7〜28MHZ  50Ω  耐入力 2KW

HF帯無線機 ハイパワー2KW対応のコモンモード・チョーク(フロート・バラン)完成品です
防水防塵ボックスに収納しましたので、アンテナの直下など屋外設置も可能です
超大型73φコアを3個スタックで採用、同軸 8D-FVを使用し,高性能、高耐圧、低価格を実現しました

特にHFミドルバンドの特性が良く 7〜28MHz帯アマチュア無線用におすすめです

PNG

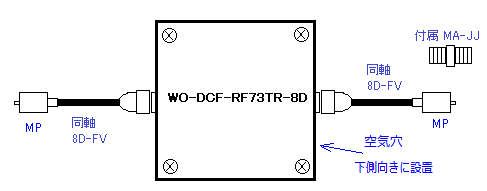

入出力の方向性はありません
金属物から数cm以上離して設置してください

WO-DCF-RF-73TR-8D
周波数:7MHz〜28MHZ帯
インピーダンス:50Ω
入出力端子:M-P型 + MA-JJ 付属
耐入力: 2KW TYP
サイズ:200×200×130mm  約1500g
     同軸入出力部を除く

png

DCF-RF-73TR-8D コモンモード・チョーク 代表特性   50Ω系

周波数 MHZ

1

1.8 3.5 7 14 21 28 50
減衰量 -dB 15.8 21.2 25.2 28.3 32.4 33.2 32.4 27.4
インピーダンス kΩ 0.6 1.1 1.8 2.6 4.1 4.6 4.2 2.3
許容通過電力 連続 KW - 6.4 5.9 5.1 3.1 2.8 2.5 2.1
      アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
     デジタルモードでの通過電力は、1/10以下が安全と思われます

PNG     PNG
