防水防塵ボックス収納タイプ

WO-DCF-RF-73TRK 完成品 1KW対応 無線機用
コモンモード・チューク  (フロート・バラン)

1〜14MHZ  50Ω  耐入力 1KW

HF帯無線機 ハイパワー1KW対応のコモンモード・チョーク(フロート・バラン)完成品です
防水防塵ボックスに収納しましたので、アンテナの直下など屋外設置も可能です
超大型73φコアを3個スタックで採用、同軸 5D-2Vを使用し,高性能、高耐圧、低価格を実現しました

特にHFローバンド バンドの特性が良く 1.8〜14MHz帯アマチュア無線用におすすめです

PNG

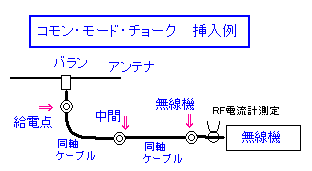

入出力の方向性はありません
金属物から数cm以上離して設置してください

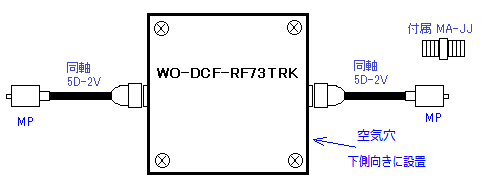

WO-DCF-RF73TRK
周波数:1〜14MHZ
インピーダンス:50Ω
入出力端子:M-P型 + MA-JJ 付属
耐入力: 1KW TYP
サイズ:約 150×150×100mm 約1190g
     同軸入出力部を除く

PNG

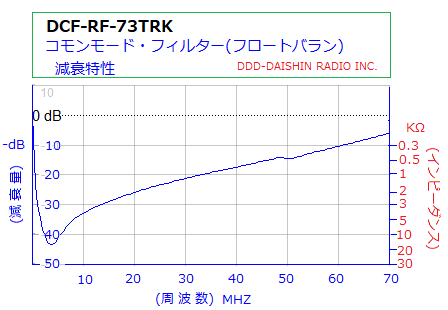

DCF-RF-73TRK コモンモード・チョーク 代表特性   50Ω系

周波数 MHZ

1

1.8 3.5 7 14 21 28 50
減衰量 -dB 29.86 36.72 43.64 36.78 29.53 25.29 22.08 14.55
インピーダンス kΩ 3.11 6.85 15.21 6.90 2.99 1.83 1.26 0.52
許容通過電力 連続 W - 2.1K 1.4K 990 640 510 460 290
      アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
      デジタルモードでの通過電力は、1/10以下が安全と思われます

PNG     PNG
