WO-DCF-RF-73WK コモンモードフィルター完成品大進無線

防水防塵ボックス収納タイプ
WO-DCF-RF73WK 完成品 1KW対応無線機用
コモンモード・チューク　（フロート・バラン）
1～30MHZ　 50Ω　　耐入力 1KW

ＨＦ帯無線機　ハイパワー1KW対応のコモンモード・チョーク（フロート・バラン）完成品です
防水防塵ボックスに収納しましたので、アンテナの直下など屋外設置も可能です
超大型73φコアをスタックで採用、同軸 5D-2Vを使用し,高性能、高耐圧、低価格を実現しました
特にHF バンドの特性が良く　1.8～28MHz帯アマチュア無線用におすすめです

PNG
入出力の方向性はありません　
金属物から数cm以上離して設置してください

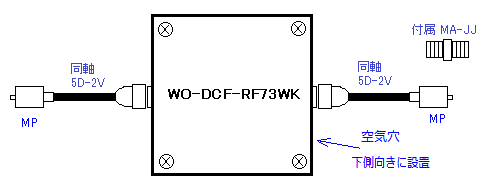

WO-DCF-RF73WK
周波数：1～30MHZ
インピーダンス：50Ω
入出力端子：M-P型 + MA-JJ 付属
耐入力： 1KW TYP
サイズ：約 150×150×100mm　約960g
　　　　同軸入出力部を除く

PNG

DCF-RF-73WK コモンモード・チョーク　代表特性　　 50Ω系
周波数　MHZ	1	1.8	3.5	7	14	21	28	50
減衰量　-dB	25.9	31.7	36.9	40.6	36.3	31.9	28.8	21.6
インピーダンス　ｋΩ	1.99	3.84	7.06	10.7	6.53	3.95	2.77	1.20
許容通過電力　連続　W	-	6.6K	3.2K	2.1K	890	780	600	350

アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
