電波障害対策用 AC100V 電源コモンモードフィルター(コモンモードチョーク
-------    DCK-RM2A  ----------- 230KHz〜50MHz帯用に
大型コア2個+1個と延長コード2.4mの組み合わせ 1KW max
 \6,380-(税込)
DCK-RM2Aは、TV、DVD、オーディオアンプ、電子機器、電化製品などの電源コードに挿入して、電源コードから混入する、または流出する妨害波(ノイズ)を抑制するものです
無線機用にもお使い頂けます、無線機のAC電源コードに挿入して、電源コードから流出するコモン電流を阻止するものです
230KHz〜50MHzの広帯域で 、強力な効果期待できます AC 125V 12Aまでの機器に、ご使用いただけます




DCK-RM2A
AC125V 12A
230KHz〜 50MHz

コア巻線部サイズ:150×60×25mm
               (コードコネクタ部を除く)
フィルターは、機器などの、すぐそばに取付けます 機器などからフィルターまでのコードが長いとフィルターの効果が半減します 金属物から、数センチ以上離して、また入出力も離して、設置取付してください

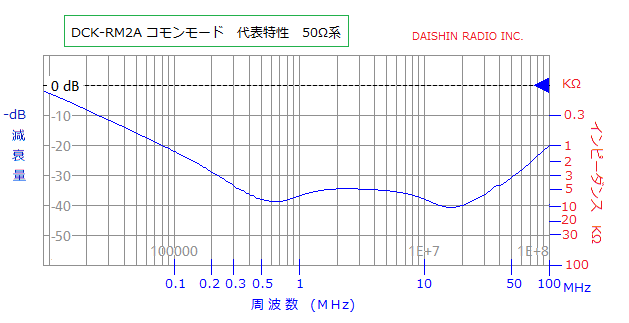

 DCK-RM2A コモンモード・チョーク  インピーダンス(kΩ) 代表特性 50Ω系

周波数 MHZ 0.13 0.23 0.3 0.5 1 1.9 3.5 7 14 21 28 50 60 90 MHZ
減衰量 -dB 24.8 30.2 33.6 38.0 36.6 34.5 34.6 36.0 40.3 39.6 37.1 30.5 27.9 21.5 -dB
インピーダンス  KΩ 1.7 3.2 4.8 7.9 6.8 5.3 5.4 6.3 10.3 9.6 7.1 3.3 2.5 1.2

コモンモード チョーク インピーダンスは、3KΩ以上が推奨値です

ご注意

 本製品は無線局運用のための周辺設備機器です
一般民生機器ではありません
電波法で定める無線従事者等の技術者がその資格の範囲により責任を持って使用する機器です。
運用上及び使用上の安全には充分注意の上ご使用下さい
