広帯域、高利得、高性能、受信プリアンプ

WIDE  PRE  AMP

model  DPA-1000Wa-BNC

50KHz〜1900MHz

30dB±5dB

DPA-1000Waは高性能デバイスを使用し、広帯域、高利得、低雑音、低価格を実現しました。
受信機のプリアンプ、周波数カウンター等のヘッドアンプ、TV,FMラジオ等のブースターアンプ、等々に、ご使用いただけます。

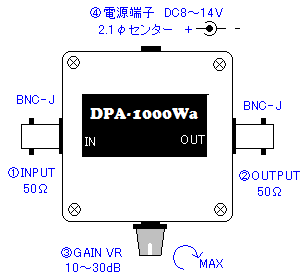

DPA-1000Wa-BNC外観図 DPA-1000Wa-BNC
周波数:50KHZ〜1900MHZ
増幅利得:30dB±5dB
             10〜30dB連続可変
雑音指数:3dB
電源:DC8V〜14V 60mA
サイズ:60W・60D・35H mm

付属DCコード

------------------------

ACアダプターは、
別売VSM-932 \2,310-(税込)

@INPUT‥‥‥入力端子  アンテナを接続します
AOUTPUT‥‥出力端子  受信機等のアンテナ入力端子と接続します
BGAIN VR‥‥利得調整ボリューム  10〜30dB連続可変
C電源端子‥‥電源入力端子  DC8V〜14Vで動作します
使用方法
本機とアンテナ、並びに受信機等の間に、50Ωの同軸ケーブルで、それぞれ接続し、電源を入れると動作します。 信号が強すぎる時はGAIN VRで、レベルを下げます。
本機は、高利得アンプなので、強力な信号による混変調等の為に、受信音が歪んだり了解度が悪化する場合がありますが、入力端子に同調回路やBPF(バンドパスフィルター)ATT(減衰器)などをを挿入する事で混信が避けられます。
又、出力端子に下図のような検波器を付けて高感度、簡易電界強度計(レベルメーター)としても動作します



有限会社 大進無線

URL https://www.ddd-daishin.co.jp/

410-0022  沼津市大岡 2223-14
 TEL 055-925-4961    FAX 055-925-4962
