DPR-80G -BNC

76MHz〜100MHz
FMラジオ帯用受信専用アンプ

高利得 30dB 同調型受信アンプ

DPR-80Gは、76〜100MHz FMラジオ帯用  同調型受信専用アンプです
高性能デバイスを使用し、高利得、低雑音、低価格を実現しました
特長
  1、高感度、高性能、低雑音です
  2、同調回路内蔵で、高利得で、他バンドの混信に強いです
  3、GAINツマミで最適なレベルに調整出来ます
  4、電源を切ると、ANTとRXは、スルーとなります
  5、アルミダイキャストケースで、高強度、高特性です

DPR-80G-BNC
周波数: 76MHz〜100MHz 同調型
利 得: -dB 〜30dB 連続可変
雑音指数 : 0.8dB TYP

電 源: DC11〜14V  90mA

サイズ: 120W×85D×35H mm
入出力端子:50Ω BNC-J 型
重量:約300g

別売:ACアダプター VSM-932 \2,310-(税込)

付属電源コード

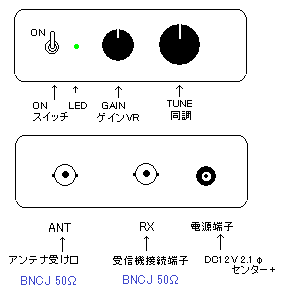

ON スイッチ‥‥スイッチをONにすると、緑LEDが点灯します
            OFFにするとRXとANTがスルーになります
TUNE・‥‥‥‥同調ダイアル 良好に受信出来るところに合わせます
●GAIN・‥‥‥‥利得調整VR 最適レベルにします 通常は最大にします
ANT・・・・・‥‥・アンテナ受口  50Ω  BNC-J型
RX‥‥‥‥‥・受信機接続端子  受信機と同軸で接続します 50Ω  BNC-J型
電源端子‥・・・・電源入力端子  DC11V〜14Vで動作します

使用方法
本機と、アンテナ、ならびに、受信機の間を、50Ωの同軸ケーブルで、それぞれ接続します。
電源をONにすると、LEDランプが、点灯して、アンプが動作します。
TUNEで、良好に受信出来るように、同調を取ります。
信号が強すぎるときは、GAIN調整ツマミでレベルを下げます。
電源を切ると、ANTとRXは、スルーとなります、アンプ必要の時に電源ONにします。
