31、音検出チャイムの作り方

大きい音がするとチャイムが鳴ります マイクで音を拾ってチャイムを鳴らします

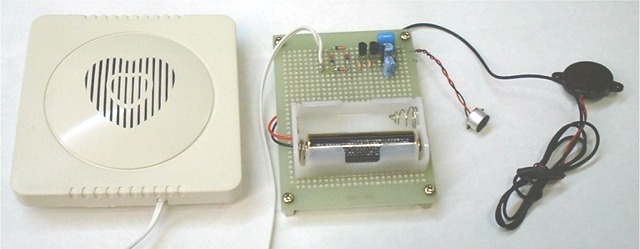

¥100ショップにあるダイソーの呼び出しベルをチャイムに使いました

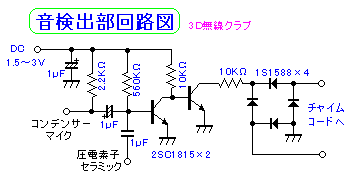

音検出部は、トランジスターで簡単な回路を組みました

呼び出しベルの押しボタンスイッチへのコードを分配(並列につなぐ)して音検出部に接続します
音を検出するマイクには、コンデンサーマイクや圧電素子などが使えます

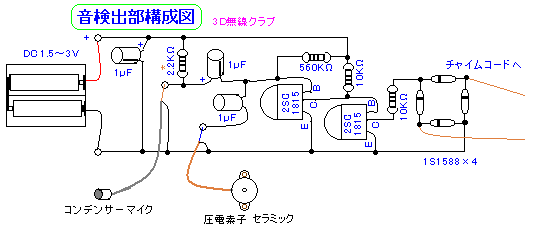

マイクで拾った音をトランジスターで増幅し、スイッチONにします

簡単に、格安な装置が完成します

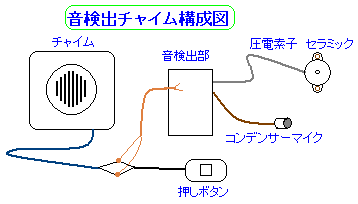

音検出チャイムの構成図

¥100の呼び出しベルの、平行コードから
分配(並列)して、音検出部に接続します
極性に関係なく接続出来ます

コンデンサーマイク等の延長は、
シールド線を使用します、

圧電素子は、窓や壁にテープなどで
貼り付けることが出来ます


手をたたいた位の音に反応して
ピンポンが3回なります

音検出感度は、560KΩの
抵抗値でも設定できます
(約100KΩ〜1MΩ)


リレー、モーター、他
無線機の送信などの
スイッチに応用できますね!!
