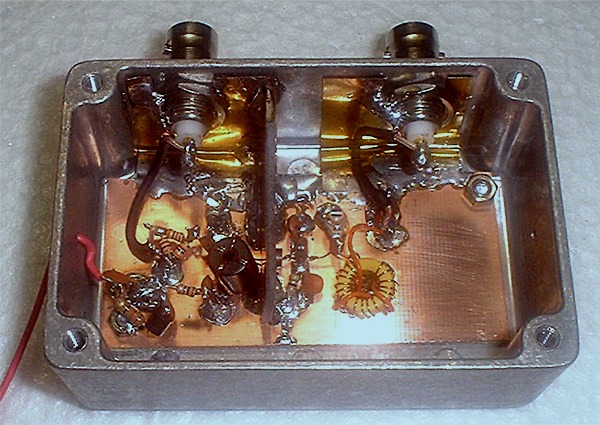

プリント生基板に、抵抗などの部品を、構成図のように、GNDは基板直に、半田付けして配置配線します
�@FET(NE3210S01)は、プリント基板を約 2X3mmにカットして作った、２個の小間ランドを、プリント生基板に、
瞬間接着剤などで貼り付けて、ソースだけ半田付けします　（ゲート、ドレインは、直付けします）
�A同調コイル L は、トロイダルコア T37-6(黄色）に、0.32UEWを１８回巻き（コア内通過数）、入力側は３回重ね巻きして作ります

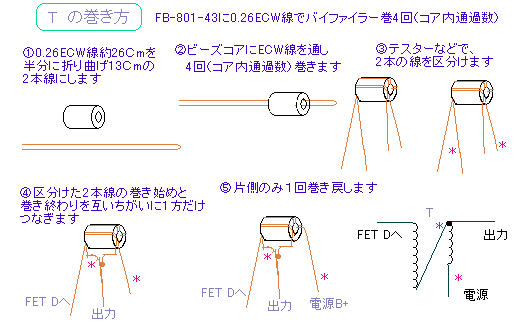

�B出力トランス T は、フェライトビーズ FB801-43 に、0.26UEWを　巻き方のように、４回バイファイラー巻き片側１回戻しで使います
�C仕切板も、プリント生基板を使用して、半田付けします

調整は、20pFのセラミックトリマーのみです、　��50、51で製作した簡易信号発生器と、アッテネーターで、調整出来ます

このアンプは、27dB以上の高利得アンプなので、接続する受信機によっては、入力オーバーとなってしまいます
ご使用の受信機に、合わせて、出力回路に、適当なATT回路を挿入します（製作では、3dBですが）
下記にATT 6dB 10dBの例があります  受信機に、ATTがあれば、それを利用できます

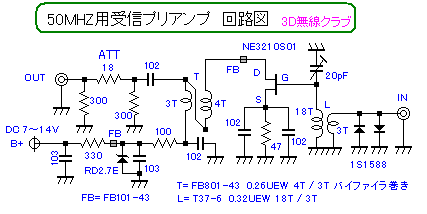

抵抗の単位は、Ω	小間ランド配置例
