DB-800H-V2 50Ω：800Ωバランの作り方大進無線

アンテナバラン組立部品セット DB-800H-V2

50Ω 不平衡： 800Ω平衡 1MHz～10MHz
許容入力電力：連続 100W / CW 200W / SSB 300W
サイズ50W×75H×30Dmm（突起物を除く）　　重量約 120g

　 ||||||||||||||||| 50Ω： 800Ωバランの作り方 ||||||||||||||||||||
①、4本の被膜線を、コアの巻き方のように、12回巻きます
②、巻き始めと、巻き終わり、端末配線の通り配線し、半田付けします
　　（結線のジョイント1ヶ所はテープなどを巻いて絶縁しておく）
③、プラボックスにボルトナットM-BR（M型座）を取り付ける
④、巻いて作ったコアを、構成図のように、ボックス内に収めて結線半田付けします
⑤、接着剤などで、端子等をかためて、フタをして完成です

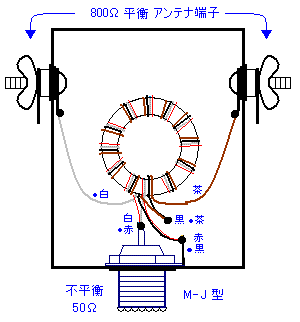

構成図

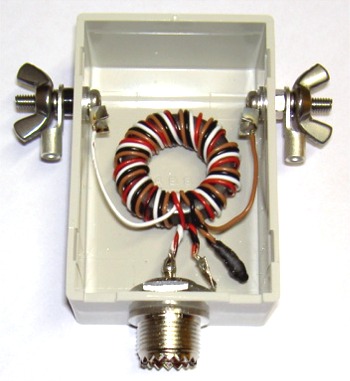

組立完成例

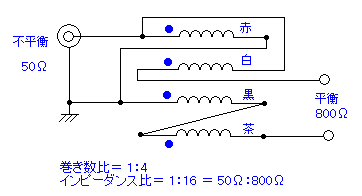

回路図

アンテナ端子取付方法

部　品　表

　フェライトコア 2643801002------1

0.65mm被膜線50cm----白・黒・茶各1
0.5mm被膜線50cm赤----1

　M型接栓座 M-BR----1

　ステンボルトナットワッシャー
　蝶ナット、ラグ端子----2組

　プラボックス----1　

　波型碍子---1

　結束バンド---2

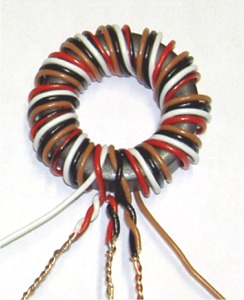

コアの巻き方
1、白0.65mmの被膜線を　　　　半分ほどで折り返します	2、白P被膜線を　　　　　コアに約半分の長さで通します	3、半分の白被膜線を　　　　6回巻きます　（コア内通過数）
4、もう半分の白被膜線を図のように　　　　同様に6回巻きます　（コア内通過数）　　　　　合計12回巻きます	5、黒被膜線を図のように　　　　白線の横に並列に　　　　合計12回平行巻きします	6、さらに茶被膜線を図のように　　　　　黒線の横に並列に同様に、　　　　　合計12回平行巻きします
7、また、赤被膜線を図のように　　　　　白線の左横に並列に同様に、　　　　　合計12回平行巻きします	巻き線配列　　赤、白、黒、茶の4線平行配列
