防水防塵ボックス収納タイプ
  WO-DCF-RF2-QE 完成品 500W対応 無線機用
コモンモード・チョーク

1〜50MHZ  50Ω  耐入力 500W PEP

HF帯無線機 ハイパワー500W対応のコモンモード・チョーク完成品です
防水防塵ボックスに収納しましたので、アンテナの直下など屋外設置も可能です

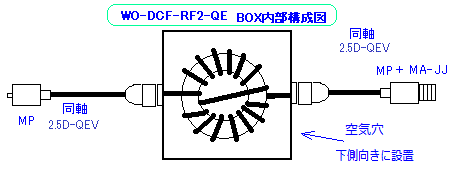

40φ大型コアをスタックにして、耐熱同軸 2.5D-QEVを使用し,高性能、高耐圧、低価格を実現しました
特にHFローバンドの特性が良く 1.9〜28MHz帯用におすすめです


入出力の方向性はありません

WO-DCF-RF2-QE

周波数:1〜50MHZ
          1.9〜28MHz帯(3KΩ以上高特性)

インピーダンス:50Ω

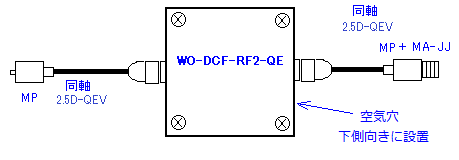

入出力端子:M-P型
                 + MA-JJ 付属

耐入力:500W PEP(50MHzは360W)

防水防塵ボックスサイズ
            約 80×80×60mm
       同軸入出力部を除く

重さ: 約 360g

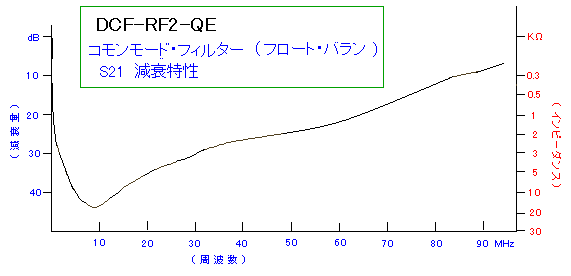

DCF-RF2-QE コモンモード・チョーク 代表特性   50Ω系

周波数 MHZ 0.5

1

1.9 3.5 7 14 21 28 50
減衰量 -dB 15.7 23.4 29.7 34.8 41.5 39.1 33.7 30.2 23.8
インピーダンス kΩ 0.6 1.5 3.0 5.5 11.9 9.0 4.9 3.2 1.5
許容通過電力 連続 W - - 890 740 350 290 190 150 120
      アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
CMC設置例    取付足取付例
