クランプコアの巻き方例　デジタルRF電流計検出部

クランプコアにビニール被膜線を
10回巻きします（コア内通過数）
（ナイロンクランプの上に巻きます）

巻き方の例を紹介します
参考になれば幸いです

ビニール皮膜線は、半分に折り曲げて、中間にしるしをしておきます

①クランプコアに結束バンドを
４本仮止めします

②ビニール皮膜線の中間を
コアの図のように下側に合わせ、結束バンドに通して、
半分のコアに５回巻きます（コア内通過数）

③残り半分のコアにも５回巻きます
　　図のように、巻き方向は同じにします
合計１０回巻きとなります（コア内通過数）
　なるべく等間隔に巻きます

④ビニール皮膜線の端は、巻き線の外側（上側）を折り返し、図の下側の結束バンドに通します
両端とも同じようにします

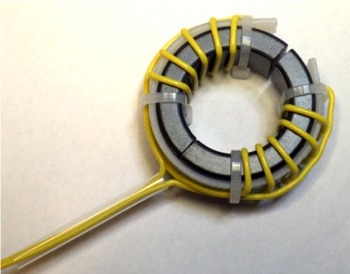

⑤完成例-1

⑥完成例-2

巻き線の内側を折り返した例です

製作完成例　　　ナイロンクランプの上から１０回巻、開閉口のナイロンの突起部分はカットしました
