FB-50K

フェライトバー使用50Ω 1:1バラン組立キット
1〜30MHZ  200W

10φのフェライトバーを使用して、50Ω 1:1 アンテナバランを作ります
同軸と、耐熱被膜線をフェライトバーに巻きつけて作ります
1〜30MHZで良好に使えます 耐入力は、最大200W以上もOKです

バランの作り方
@フェライトバーに、巻き方の通り巻き込みます
A巻いて作ったバーをプラBOXに収めて半田付けします
B接着剤や、ホットボンド等で、かためて、ふたをして完成です

   部品表
★10φフェライトバー90mm---1
★ 1.5DQEV同軸-----1m
★ 耐熱被膜線------1.2m
★MBR ( M型接栓座)----1
★ プラボックス----1
★ボルト、ナット、ワシャー--各2
★蝶ナット------2
★ラグ端子、圧着端子---各2
結束バンド小----2



     フェライトバーの巻き方

1、90mmのフェライトバーに


2、1mの同軸 1.5DQEV を
20回巻きつけます
初めと終わりは、結束バンドで
ほどけないように留めておきます

3、同軸の間に耐熱被膜線も
20回巻きます

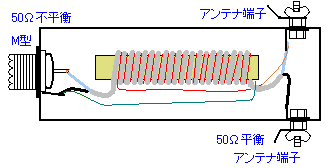

4、耐熱被膜線は、下図のように交互して
不平衡側の同軸網線と、
平衡側(アンテナ)は、同軸の芯線と
接続します

5、プラボックスに入れて完成です

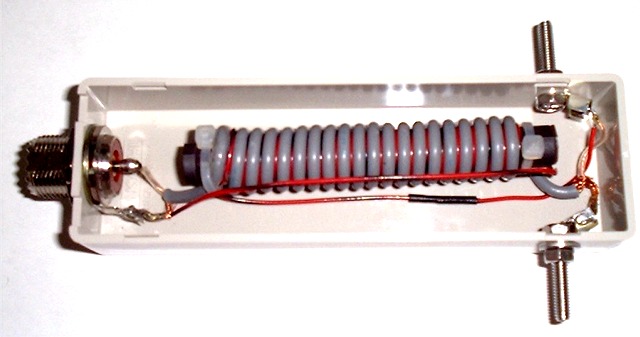

    製作例   簡単にバランが出来ました、

   SWR測定方法



MBR M型接栓座取付方法

アンテナ端子取付方法


FB-50K 回路図
