DPA-WH 500KHz〜56MHz(6BAND切換)
中短波帯 HFトランシーバー用 ローノイズプリアンプ
DPA-WHは中短波帯HFトランシーバー用ローノイズプリアンプです
高性能デバイスを使用し、高性能、低雑音、低価格を実現しました
特徴
1.高性能、低雑音です

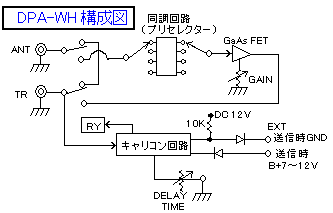

2.高感度キャリヤコントロール回路の内蔵により、送受信の自動切換ができます
3.外部スタンバイ機能を設けていますので、SSB/CW運用時のリレーのバタツキ
 や音声のとぎれが完全になくなります
4.電源をOFFにすると、トランシーバーとアンテナがスルーになります

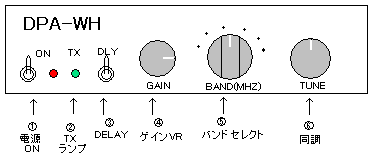

@電源ON‥‥‥ 電源スイッチをONにすると、赤LEDが点灯します
                           OFFにするとトランシーバーとアンテナがスルーになります
ATXランプ‥‥‥送信し、プリアンプ内のキャリヤコントロール回路が動作すると点灯します
            EXT(外部スタンバイ)入力時も点灯します
BDLY(DELAY)‥‥DELAY  ON (上側)にすると、キャリコンが約1秒遅延します
             SSB/CWでEXT入力しない時は、ONにします
CGAIN‥‥‥‥ プリアンプの増幅利得(ゲイン)調整ボリューム
            通常は、右いっぱいに、しておきます信号が強すぎる時は、レベルを下げます(左に廻します)
DBANDセレクト‥通信するバンドを選び、切り換えます 0.5〜1.7、1.7〜2.5、2.5〜5、5〜15、15〜30、30〜56MHz
ETUNE‥‥‥‥ 良好に受信できるように同調をとります  Sメーター又は、音量が最大になるように同調をとります
                                    (注: FMでは音量は大きくならない)

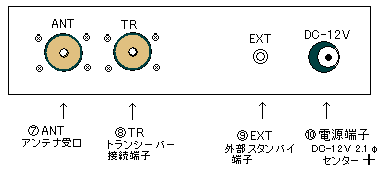

FANT‥‥‥‥ アンテナ受口  50Ω M型
GTR‥‥‥‥‥ トランシバー接続端子  トランシバーと同軸で接続します 50ΩM型
HEXT‥‥‥‥ 外部スタンバイ端子  トランシバーと接続し、強制的に送受信の切換が行えます
                             (この時DELAYはOFF(下側)にする)
I電源端子‥‥電源入力端子  DC-11V〜14Vで動作します
運用方法
本機の電源をONにすると、赤LEDランプが点灯し受信時のみ、プリアンプが動作し、トランシーバーのメリットが向上します
運用する周波数をBANDセレクターで選びます  TUNEツマミを廻して、良好に受信出来るように、Sメーターが最大になるよう同調をとります
SSB/CW/AM 運用時は音量が増加します  又入力信号が無い時は雑音が増加しますがS/N比は、改善されます(FMの時は音量の増加はありません)
信号が強すぎる場合は、GAINツマミを左に廻してレベルを下げます


SSB/CW/AM 運用時は、HEXT外部スタンバイ端子とトランシーバーと接続してください (DELAYはOFFにします)  強制的に送受信の切り換えを行えますのでリレーのバタツキや音声の途切れが完全になくなります
EXT外部スタンバイ端子に接続できない時はDELAYをONにして下さい  送受切り換え用リレーの動作時間が、約1秒間遅れますので、リレーのバタツキがスムーズになります  しかし、送信から受信に移っても約1秒程度は受信プリアンプは動作しません   (FM 運用時にはDELAYはOFFにします)

又トランシーバーの出力は、AM/FM では3W以上、SSB/CW では10W以上で運用し、100W以上の時はEXT(外部スタンバイ)で運用して下さい
DPA-WH

周波数範囲‥‥‥‥ 500KHz〜56MHz
    アンプ増幅利得‥‥‥〜25dB
    通過電力‥‥‥‥‥ 300W ( MAX )
    キャリコン動作電力‥ AM/FM  3W以上
                SSB/CW   10W以上
          (100W以上の時はEXT(外部スタンバイで)
   電源‥‥‥‥‥‥‥ DC11V〜14V     150mA
    サイズ‥‥‥‥‥‥ 200W×150D×50H ( mm )

別売
DPA用対応ACアダプター
¥1,500-
(税抜)

VSM-1232
J-93N
VSM-932
