防水防塵ボックス収納タイプ
WO-DCF-RF35SC

無線機用 コモンモード・フィルタ  (フロート・バラン)
1.8〜50MHZ  50Ω 耐入力 500W PEP (50MHzは300W)

HF帯無線機 ハイパワー500W対応のコモンモードフィルター完成品です
中型コアの採用、耐熱同軸 2.5D-QEVを使用し,高性能、高耐圧、低価格を実現しました
特にHFミッドバンドの特性が良く 1.8〜50MHz帯用におすすめです

WO-DCF-RF35SC
周波数:1.8〜50MHZ     インピーダンス:50Ω
入出力端子:M-P型     + MA-JJ 付属
耐入力:500W PEP (50MHzは300W)
ケースサイズ:約 130mm×80mm×70mm

重さ:約510g



入出力の方向性はありません
金属物から数cm以上離して設置してください

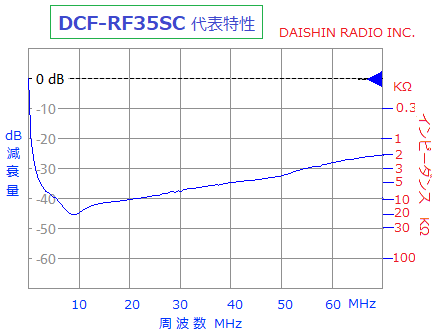

DCF-RF35SC コモンモード・チョーク 代表特性   50Ω系

周波数 MHZ 1.8 3.5 7 14 21 30 50
減衰量 -dB 32.6 37.0 42.9 41.7 40.1 37.5 32.3
インピーダンス  4.2 7.1 14.1 12.2 10.1 7.5 4.1
許容通過電力 連続 W 653 502 376 234 200 160 119
      アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
(デジタルモードでは1/2ほどまでが安全と思われます)
