DCF-RF-73HLK 完成品 1KW対応 無線機用
コモンモード・チューク  (フロート・バラン)

7〜60MHZ  50Ω  耐入力 1KW  TYP

HF帯無線機 ハイパワー1KW対応のコモンモード・チョーク(フロート・バラン)完成品です

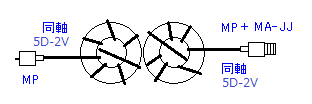

超大型73φのコアを2個採用、同軸 5D-2Vを使用し,高性能、高耐圧、低価格を実現しました
特にHF ハイバンドの特性が良く 7〜60MHz帯アマチュア無線用におすすめです

PNG
入出力の方向性はありません

金属物から数cm以上離して設置してください

DCF-RF-73HLK
周波数:7〜60MHZ
インピーダンス:50Ω
入出力端子:M-P型 + MA-JJ 付属
耐入力: 1KW TYP
サイズ:約 100φ+100φ× 35mm 約570g
     同軸入出力部を除く

PNG

DCF-RF-73HLK コモンモード・チョーク 代表特性   50Ω系

周波数 MHZ

1

1.8 3.5 7 14 21 28 50
減衰量 -dB 18.04 23.23 27.21 29.76 34.0 38.06 42.1 34.04
インピーダンス kΩ 0.79 1.44 2.29 3.07 5.01 7.99 12.7 5.03
許容通過電力 連続 W - 4.5K 3.5K 2.5K 1.1K 980 770 470
      アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
        デジタルモードでの通過電力は、1/10以下が安全と思われます
