電波障害(テレホンI)対策用パーツ
TELラインコモンモードフィルター
DCF-TC-200K-2C(2芯用)
TELコードの間に挿入してTELコードから混入する妨害波を抑制します

■DCF-TC-200K-2C(2芯用)は、簡単取付モジュラーP-J型です。
高性能コアを採用して中波AMラジオ帯から短波帯の広帯域を実現しました。
アナログ、デジタル、ISDNADSLラインにも、ご使用頂けます。

入出力の方向性はありません
電話機、TA、モデム、スプリッター、 などからフィルターまでのコードが長いとフィルターの効果が半減します。
出来るだけ電話機器等の入力端子に直接取り付けて下さい


DCF-TC-200K-2C


MP-MJ型  モジュラー2芯
サイズ:50×75×30mm
(突起物を除く)
コモンモード特性(-dB)
100KHZ⇒32dB  200KHZ⇒39dB 500KHZ⇒46dB  1MHZ⇒48dB  7MHZ⇒47dB 21MHZ⇒40dB
14MHZ⇒45dB 30MHZ⇒36dB 50MHZ⇒30dB

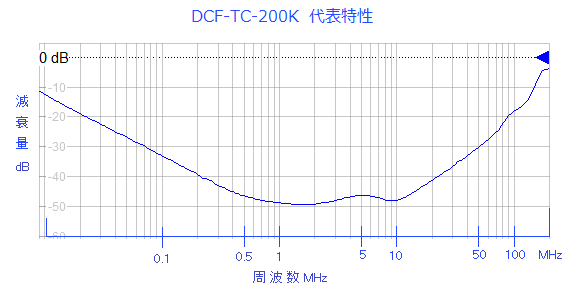

V3特性図
ほかに周波数特性の異なる★DCF−TC-V3  DCF−TC-M もあります
