3.5SQ  FEP ふっ素樹脂電線採用
1.8〜50MHz HFアマチュア無線用   コモン・モード AC/DC 電源ラインフィルタ  完成品
 DCK-30FA    30A   100V / 200V DC13.8V/24V 対応

この30A AC/DC電源ラインフィルタは、AC/DC電源コードに挿入して、HFアマチュア無線の送信機やアンテナから,AC/DC電源コードなどを伝わって、商用電源に流出する高周波電流を抑制するもので,障害の対策や予防に役立つと思います
大型40φコア2個重ねを2連接続し、
3.5SQ 600V 200℃ ふっ素樹脂絶縁電線をキャンセル巻きして、ハイパワー30A AC100V/200V, DC13.8V/24V対応のコモンモードAC/DC電源ラインフィルタを作りました
簡単な構造ですが、特に アマチュア無3.5〜50MHz帯 HFバンドの コモンモードインピーダンスが 3KΩ以上と、特性が良く 、強力な効果が期待できます
電線の両端は、使用接続状況により プラグやターミナルなどで接続します

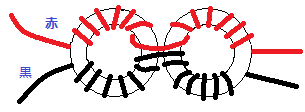

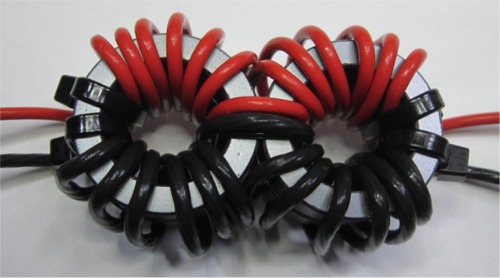

                    完 成 構 成 図


                              入出力の方向性はありません
コモンモード・フィルタは、金属物から数cm以上離して設置してください
入出力も、直線上になるよう配置してください

KIT-DCK-30FA
3.5〜50MHz
コモンモードインピーダンス 3KΩ以上
最大電流 30A  AC
100V / 200V
                      DC13.8V/24V対応
完成サイズ:約 91 × 55 × 40mm
  重さ:約350g
付属:裸丸型端子  R5.5-4 ---4個

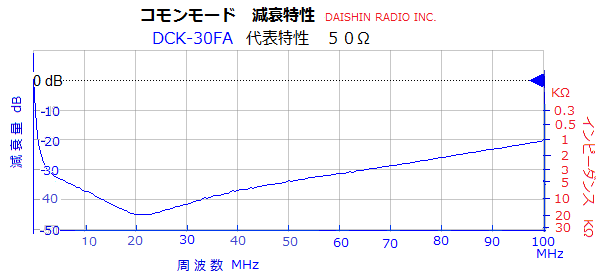

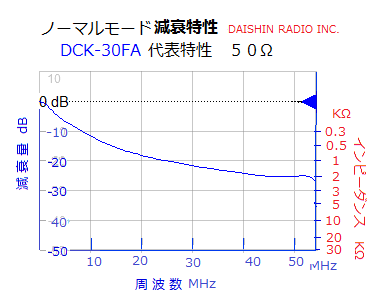

DCK-30FA        コモンモード・チョーク  代表特性   50Ω系

周波数 MHZ

1

1.8 3.5 7 14 21 28 50 90
減衰量 -dB 21.2 26.6 31.3 34.8 40.5 45.1 42.5 33.9 23.1
インピーダンスkΩ 1.1 2.1 3.7 5.5 10.5 13.6 13.3 5.0 1.4

コモンモードチョークのインピーダンスは、3KΩ以上が推奨値です


ご存知のように、AC電源(商用電源)は、高電圧、高電流ですので、絶縁、安全には、十分注意して製作して下さい、誤って、絶縁不良やショートなどになると、火災事故などの危険性があります、設置配置なども細心の注意をして製作して下さい。
また、DC電源などの極性に注意して下さい
ヒューズがありませんので、必要な場合は、 IN 側に挿入してください
