Low insertion loss
Bandpass Filter for Receiver

低挿入損失

受信用 AMラジオバンド帯域通過フィルター

DRF-AM -BNCJ

500KHz〜1900KHz バンドパスフィルタ

DRF-AM は、AMラジオ帯受信用に、500KHz〜1900KHzを通過させ、500KHz以下 および 1900KHz以上を減衰させる、帯域通過、バンドパスフィルタです
DRFシリーズは、通過特性、反射特性とも高特性で低挿入損失を実現しました
広帯域受信機器やWIDE AMPのアンテナの入力側に、このバンドパスフィルタを挿入することにより、長波短波帯など帯域外の強力な電波からの抑圧混変調などを抑制し、受信機や広帯域アンプなどの受信特性改善に効果が見込めます

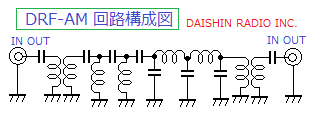

PNG

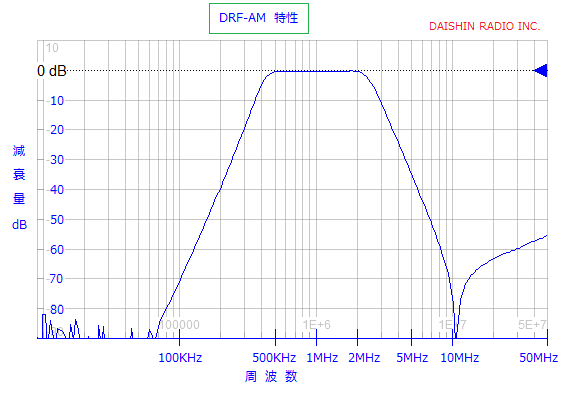

DRF-AM   減衰 代表特性

減衰量 下側周波数 上側周波数
-1dB以内 500KHz 1900KHz
-3dB 416KHz 2.4MHz
-6dB 385KHz 2.69MHz
-10dB 354KHz 2.96MHz
-20dB 293KHz 3.68MHz
-30dB 239KHz 4.55MHz
-40dB 195KMHz 5.62MHz
-50dB 157KHz 6.89MHz
-60dB以上 125KHz以下 8.29MHz以上
DRF-AM-BNCJ
通過周波数:500〜1900KHz
通過特性: 挿入損失 -1dB以内
反射特性: VSWR 1.5以下
50Ω BNCJ --BNCJ型
アルミ ダイキャストケース使用
サイズ : 60W:40D:27Hmm (突起物を除く)
重さ:約90g
