Low insertion loss
Bandpass Filter for Receiver

低挿入損失

受信用 VHFエアーバンド 帯域通過フィルター

DRF-VHF AIR s-BNC

　　108MHz〜138MHz バンドパスフィルタ
DRF-VHF AIR は、VHFエアーバンド航空無線受信用に、108MHz〜138MHzを通過させ、108MHz以下 および 138MHz以上を減衰させる、帯域通過、バンドパスフィルタです
DRFシリーズは、通過特性、反射特性とも高特性で低挿入損失を実現しました
広帯域受信機器やWIDE AMPのアンテナの入力側に、このバンドパスフィルタを挿入することにより、中波短波帯など帯域外の強力な電波からの抑圧混変調などを抑制し、受信機や広帯域アンプなどの受信特性改善に効果が見込めます


DRF-VHF AIR   減衰　代表特性

減衰量 下側周波数 上側周波数
-1dB以内 108MHz 138MHz
-3dB 98MHz 152MHz
-6dB 95.5MHz 160MHz
-10dB 91.8MHz 169MHz
-20dB 82.4MHz 198MHz
-30dB 72MHz 243MHz
-40dB 61.5MHz 308MHz
-50dB 49MHz 380MHz
-60dB以上 36MHz以下 454MHz以上

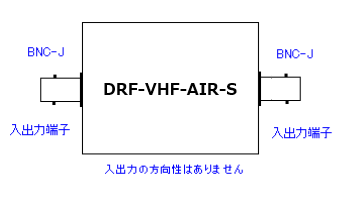

DRF-VHF AIR S-BNC
通過周波数：108〜138MHz
通過特性： 挿入損失　-1dB以内
反射特性：　VSWR 1.2以下
50Ω　BNCJ --BNCJ型
アルミ ケース使用
サイズ ：約 55W:40D:30Hmm
                  (突起物を除く）
重さ：約60g　
