DPA-1.9SDX-a |
プリセレクター内蔵型ローノイズプリアンプ |
| DPA-1.9SDXは1.9MHz帯ローノイズプリアンプです 高性能デバイスを使用し、高性能高利得、低雑音、低価格を実現しました |

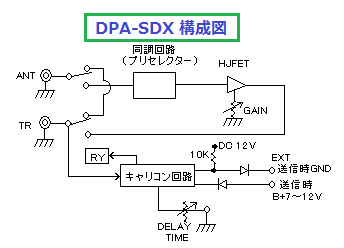

| 特長 1、高性能、低雑音です ２、高感度キャリヤコントロール回路の内蔵により、送受信の自動切換ができます ３、外部スタンバイ機能を設けていますので、DELAY TIME VRを調節すると、CW運用時のリレーのバタツキや、とぎれがなくなります ４、電源をOFFにすると、トランシーバーとアンテナがスルーになります |
|
|
|

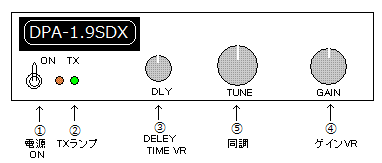

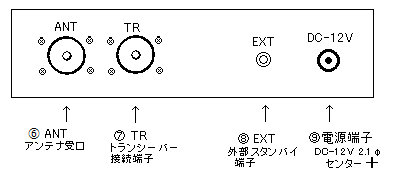

| ①電源ON‥‥‥ 電源SWをONにすると、赤LEDが点灯します OFFにするとトランシバーとアンテナがスルーになります ②TXランプ‥‥‥送信し、プリアンプ内のキャリヤコントロール回路が動作すると点灯します EXT（外部スタンバイ）入力時も点灯します ③DLY(DELAY)TIME VR‥‥ DELAY TIME VR をMAX（右側）にすると、キャリコンが約１秒遅延します EXT入力しない時にはMAXにして下さい ④GAIN‥‥‥‥ プリアンプの増幅利得（ゲイン）調整ボリューム 通常は右いっぱいに、しておきます 信号が強すぎる時は、レベルを下げます（左に廻します） ⑤TUNE‥‥‥‥ 良好に受信できるように同調をとります Sメーター、又は音量が最大になるように同調をとります ⑥ANT‥‥‥‥‥アンテナ受口 50Ω Ｍ型 ⑦TR‥‥‥‥‥‥トランシーバー接続端子 トランシーバーと同軸で接続します M型 ⑧EXT‥‥‥‥‥外部スタンバイ端子 トランシーバーと接続し強制的に送受信の切替が行えます ⑨電源端子‥‥‥電源入力端子‥DC-11V～14V で動作します |
| 運用方法 ★本機の電源をONにすると、赤LEDランプが点灯し、受信プリアンプが動作し、トランシーバーのメリットが向上します ★TUNEツマミを廻して良好に受信出来るように、Sメーターが最大になるよう同調をとります ★CW運用時は音量が増加します 又、入力信号がないときは、雑音が増加しますがS/N比は改善されます ★信号が強すぎる場合は、GAIN VR を左に廻してレベルを下げます、 本機は、超高利得アンプなので強力な信号による混変調等のために、受信音が歪んだり了解度が悪化する場合があります、信号が強すぎる時は、左に廻してレベルを下げてください、また無線機のAGCをOFF、ATTをONなどご使用になるアンテナ、無線機に合わせて、最良になる様に調整して下さい ★CW運用時は⑧EXT（外部スタンバイ端子）とトランシーバーを接続します ★強制的に送受の切替を行えますので、DELAY TIME VR でリレーのチャタリング、バタツキが、スムースになるよう調整して下さい ★EXT端子に接続出来ない時は、必ず DELAY TIME VRをMAX（右廻）にして下さい ★送受切り替えリレーの動作時間が、約１秒遅れますので、リレーのバタツキがスムーズになります。 しかし、送信から受信に移っても約１秒程度は受信プリアンプは動作しません |
| DPA-1.9SDＸ-a 周波数範囲‥‥‥‥1.75～2MHz 増幅利得‥‥‥‥‥～35dB 可変型 通過電力‥‥‥‥‥ 300W MAX キャリコン動作電力‥ CW 10W 以上 （100Ｗ以上の時はEXT（外部スタンバイで) 電源‥‥‥‥‥‥‥ DC11～14V 150mA サイズ‥‥‥‥‥‥200W×150D×50H mm |
 |
|
|
|
|
