DCF-RF-40LLQE 完成品 500W対応 無線機用
コモンモード・フィルタ  (フロート・バラン)

1.8〜70MHZ  50Ω  耐入力 500W PEP (50MHzは300W)

HF帯無線機 ハイパワー500W対応のコモンモードフィルター完成品です
大型コアの採用、耐熱同軸 2.5D-QEVを使用し,高性能、高耐圧、低価格を実現しました
特にHFミッドバンドの特性が良く 1.8〜50MHz帯用におすすめです


入出力の方向性はありません
コモンモード・フィルタは、金属物から数cm以上離して設置してください

DCF-RF-40LLQE

周波数:1.8〜50MHZ
インピーダンス:50Ω
入出力端子:M-P型
                 + MA-JJ 付属
耐入力:500W PEP (
50MHzは300W)

サイズ:約 50× 90× 25mm 同軸入出力部を除く

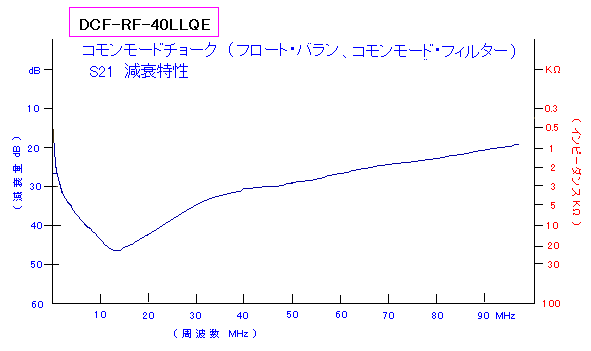

DCF-RF-40LLQE コモンモード・チョーク 代表特性   50Ω系

周波数 MHZ 1.9 3.5 7 14 21 28 50
減衰量 -dB 30.2 33.9 39..4 46.4 41.2 39.1 29.0
インピーダンス  3.0 4.9 9.4 20.1 11.5 9.0 2.8
許容通過電力 連続 W 1000 540 320 250 180 170 100
      アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
