DCF-RF-WK 完成品 1KW対応 無線機用
コモンモード・チューク 　（フロート・バラン）
1〜30MHZ　 50Ω　　耐入力 1KW

ＨＦ帯無線機　ハイパワー1KW対応のコモンモード・チョーク（フロート・バラン）完成品です
大型61φコアの採用、耐熱同軸 3.5D-QEFVを使用し,高性能、高耐圧、低価格を実現しました
特にHF バンドの特性が良く　1.8〜28MHz帯アマチュア無線用におすすめです


入出力の方向性はありません　
 金属物から数cm以上離して設置してください

DCF-RF-WK

周波数：1〜30MHZ
インピーダンス：50Ω

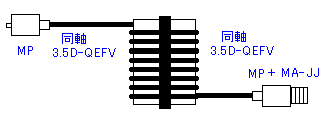

入出力端子：M-P型
                 + MA-JJ 付属
 耐入力： 1KW

サイズ：約 78φ× 53mm　
　　　　　　　同軸入出力部を除く

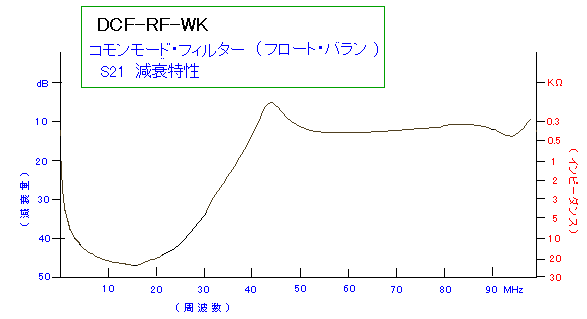

DCF-RF-WK コモンモード・チョーク　代表特性　　 50Ω系　
周波数　MHZ 0.5

1

 1.9 3.5 7 14 21 28 50
減衰量　-dB 21.5 29.3 35.5 40.1 44.0 46.5 44.8 34.1 11.3
インピーダンス　ｋΩ 1.2 2.9 5.9 10.1 15.8 21.2 17.3 5.1 0.3
許容通過電力　連続　W - - 1950 1150 810 490 400 360 240
　　　　　 アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
       デジタルモードでの通過電力は、1/10以下が安全と思われます
