電波障害(テレホンI)対策用パーツ
TELラインコモンモードフィルター
DCF-TC-200K-6C(6芯用)
TELコードの間に挿入してTELコードから混入する妨害波を抑制します

■DCF-TC-200K-4C(4芯用)は、簡単取付モジュラーP-J型です。
高性能コアを採用して中波AMラジオ帯から短波帯の広帯域を実現しました。
アナログ、デジタル、ISDNADSLラインにも、ご使用頂けます。

入出力の方向性はありません
電話機、TA、モデム、スプリッター、 などからフィルターまでのコードが長いとフィルターの効果が半減します。
出来るだけ電話機器等の入力端子に直接取り付けて下さい

 DCF-TC-200K-6C

MP-MJ型  モジュラー6芯

コモンモード特性

100KHZ⇒21dB  200KHZ⇒28dB 500KHZ⇒32dB
1MHZ⇒34dB  7MHZ⇒38dB 21MHZ⇒39dB
14MHZ⇒40dB 30MHZ⇒37dB 50MHZ⇒31dB


サイズ:50×75×30mm
(突起物を除く)

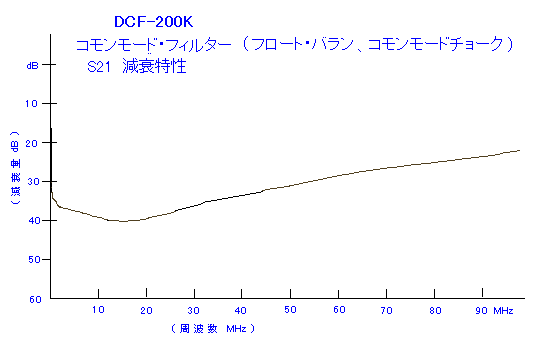

 DCF-TC-200K 特性概略図

ほかに周波数特性の異なる★DCF−TC DCF−TC-2 DCF−TC-M もあります

 特性比較表
