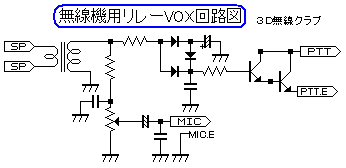

 21、無線機用リレー VOX の作り方 音が入ると、自動送信で中継します
受信機やデジタルボイスレコーダーなどのSP端子と、送信機のマイク端子の間につなぎます
音が入ると、自動送信で中継します


受信機やデジタルボイスレコーダーなどの、音量VRを程よく送信になるように調整します
送信変調が良好なところにMICゲインVRを調整します。

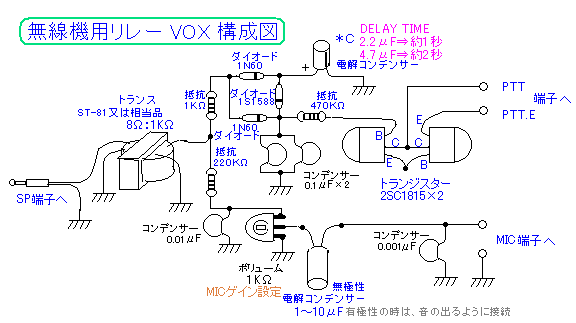

上記構成図は、無電源で動作します、ハンディー機にも便利に使えます
無線機によっては、無電源回路では、動作しないものもありますこの時は、下記リレー回路を追加します


DTMFや、TONE SQLなどを利用して
切り替えコントロールも出来そうですね
アイデア次第で色々なものに使えそうです



無線機マイク端子への接続は、間違いのないように配線作業して下さい。

重大な故障になることもあります。無線機の取説を参照して下さい。
