NO.53 　デジタル表示 終端型 QRP 1W RF 電力計の作り方

デジタル表示する終端型 QRP 1Ｗ 高周波電力計を作ります　   10mW～1W  DC～500MHz　　
①周波数特性の良い、５０Ω終端抵抗部の製作
② 2乗リニアライザ（2乗目盛りをリニア目盛りにする回路）部の製作
　　（2005年　CQ ham radio ６月号の、2乗リニアライザの製作記事の回路を使用）
③表示部は、デジタルテスタを使用します

５０Ω終端抵抗部は、小型の抵抗を小さく束ねて、周波数特性を改善しました
　500MHZあたりまでは、かなり良好です、アマチュア的には、1200ＭＨＺでも使えそうです

2乗リニアライザ部をかいしてデジタルテスタのＤＣ電圧レンジで、読み替えてパワーを測定します
表示 1V＝1W、　100mV＝100mW、　10mV＝10mW になり、ＶをWに読み替えれば良いので、良好です
デジタルテスタがオートレンジタイプなら　10mV～1V(10mW～1W)　切替なしで、便利です、また定量測定が楽になります

1200ＭＨＺ帯でも、ＳＳＧからの10mW出力も測定できました、

正確なパワー計で、校正して、使用します、

追加で、DC～500MHZ対応  10W /50W  切替タイプも、試作しました,　
終端抵抗部に、手元にあった酸化金属被膜抵抗を合成して、周波数特性の改善を試みました

今後も、追試したいと思います

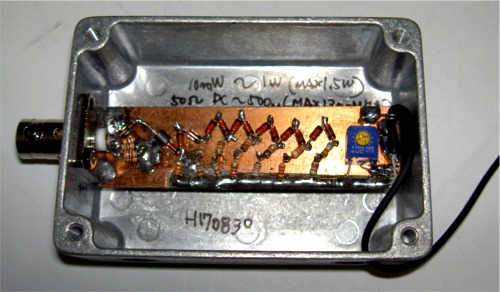

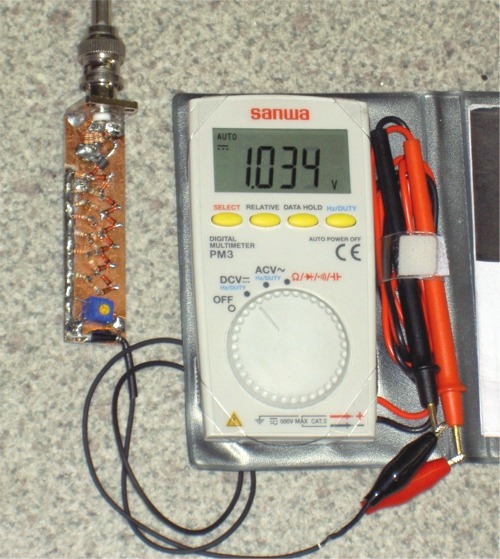

試作品で　1.034W 測定中

****************

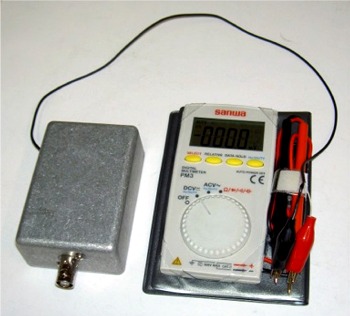

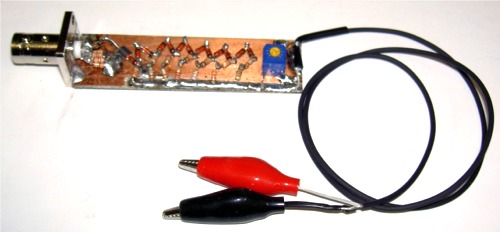

試作例

|||||||||||デジタル表示 終端型 QRP 1W RF 電力計の作り方 |||||||||||　10mW～1W  DC～500MHz

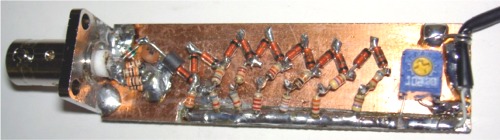

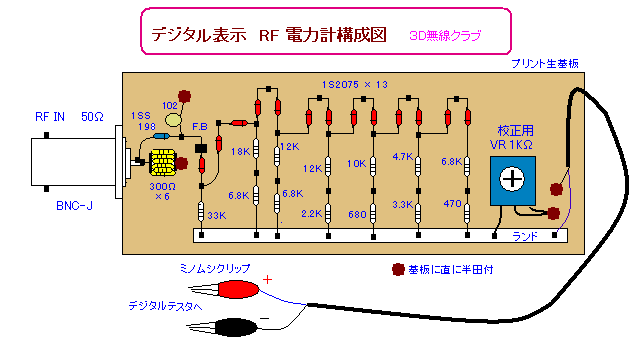

プリント生基板に、抵抗や、ダイオードなどの部品を、構成図のように、抵抗はランドに、GNDは基板直に、半田付けして配置配線しました

①５０Ω終端抵抗部の製作
    UHF周波数帯まで使用できるように、小型な抵抗を合成して周波数特性の改善を試みました
　　最近の抵抗は昔の1/8Wタイプの形状で、1/4Wの抵抗がありますのでこれを使用しました
　　300Ω 1/4W ６本を、並列接続して、合成抵抗50Ωを作ります、なるべく小さく束ねて基板に近づけて、短く配線します
   　検出には、ショットキーダイオード　1SS198　(または1SS106） をつかいます

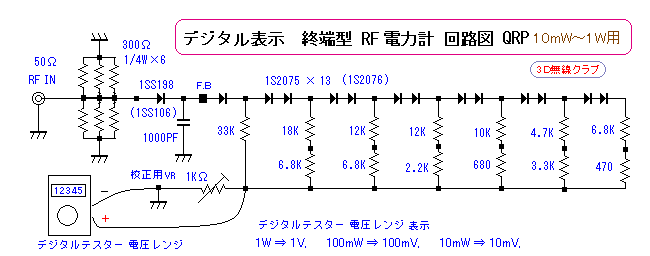

②2乗リニアライザ（2乗目盛りをリニア目盛りする回路）部の製作
　　一般的なシリコンダイオード 1S2075K (または、1S2076A) などを13個使用します（Vfがそろったもののほうが精度が良い）
　　ここでは、表示にデジタルテスタのDC電圧レンジを使って、電圧-電力の読み替えをするために、
　　2乗目盛りを、リニア目盛りに変換する回路を作ります　（ＣＱ　ｈａｍ　ｒａｄｉｏ　2005年6月号の記事を参考にしました）
　　今回の試作では、抵抗をランドにハンダ付して空中配線しました、

③表示部は、手持ちのデジタルテスタを使います
　　テスタのリード棒にミノムシクリップで接続して使うことにしました
　　直流電圧レンジを使用します
　　正確なパワー計で、または、AC電源などで、メーター指示を校正用の1KΩVRで合わせ込みます
　　デジタルテスターのＤＣ電圧レンジで、読み替えてパワーを測定します
　　表示 1V＝1W、　100mV＝100mW、　10mV＝10mW になり、ＶをWに読み替えれば良いので、良好です
　　デジタルテスタがオートレンジタイプなら　10mV～1V(10mW～1W)　切替なしで、便利です、また定量測定が楽になります

　　デジタルテスタは、どれかで校正すれば、ほとんどのものがそのまま使えるようです
　　　また、0.1～1mA位のアナログメータでも校正しなおせば、もちろん使用できます、
　　　リニア表示で、目盛りをそのまま換算読みが出来ます　とても見やすいです

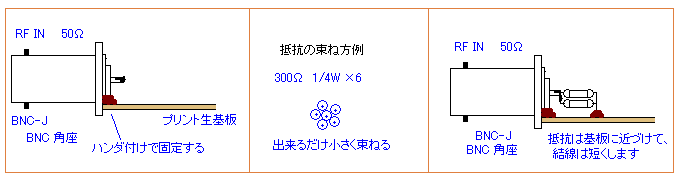

５０Ω終端抵抗部の作り方

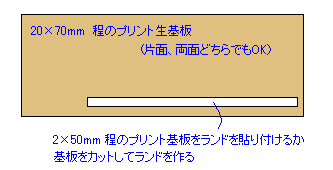

プリント生基板　配置例

部 品 表
分類  品名、型番 数量
Di 1SS198 1
Di 1S2075 13
可変抵抗 1KΩ 1
抵抗
1/4W型
小型		 300Ωx 6 （終端用）
33K, 18K, 12K×2, 10K,6.8K×3
4.7K, 3.3K, 2.2K, 680Ω, 470Ω、
接栓 BNCJ-R 1
ビーズ FB101-43 1
セラコン
50V		 1000pF(102) 1
ミノムシクリップ　赤黒
プリント生基板   細シールド線×50cm   ほか

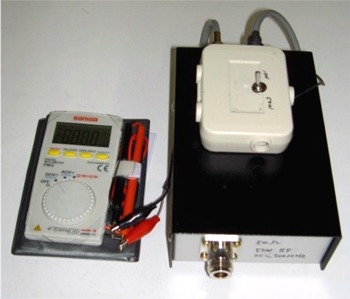

********　ケースに入れた製作例　******

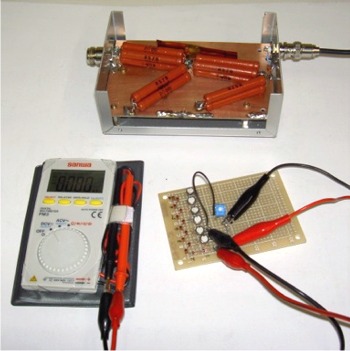

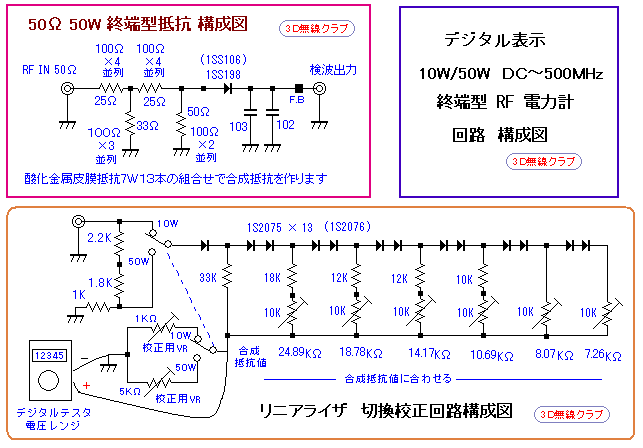

DC～500MHZ対応 ～10W と、～50W  切替タイプも、試作しました
終端抵抗部に、手元にあった酸化金属被膜抵抗を合成して、周波数特性の改善を試みました
500MHz帯まで使えそうです

10Wレンジ⇒ 表示 1V＝10W、　500mV(0.5V)＝5W
50Wレンジ⇒ 表示 500mV(0.5V)＝50W

試作例

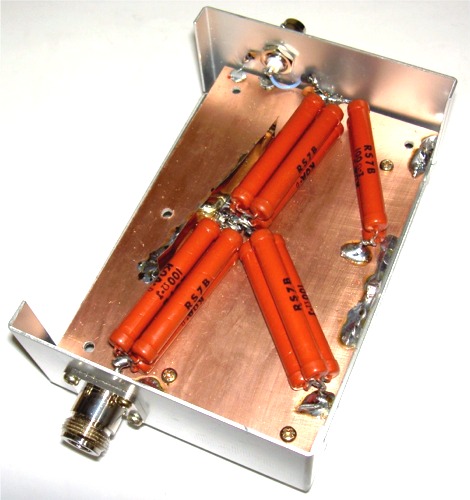

酸化金属被膜抵抗 100Ω 7W 13本 の合成

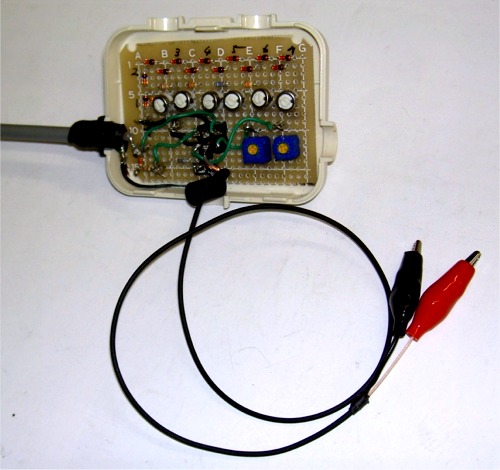

試作実験中の写真です

↓製作例

***参考文献***
CQ出版社　CQ ham radio 誌　2005 6月号　P94～99　「HF用リニア目盛り終端型電力計」　JA3DEW 清水愛典氏

2005/08/30

*2006/04/27 JA3DEWさんのホームページ⇒http://www.geocities.jp/ja3dew/
