NO.62   コモン・モード・チョーク測定治具の作り方

フェライトコアなどで作られるコモン・モード・チョークなどの、特性をチェックするための簡易な測定治具を作ります

測定治具のコネクター端子に、ノイズ発生器、SSG(標準信号発生器)や、トラッキングジェネレーターなどの信号源を接続し、もうひとつのコネクター端子には、スペクトラムアナライザー、受信機、レベルメーターなどを接続して測定します、また、ミノムシ端子に、コモン・モード・チョーク、フィルターなどの被測定物を接続します

||||||||||||||||コモン・モード・チョーク測定治具の作り方||||||||||||||||

大きめの金属ケースにコネクター、ミノムシクリップをつけた簡易なものですが、低い周波数から、50MHz位までは使用できるようです

@ケースに2個のコネクターを取り付けます(N, M, BNCなどの)
 両コネクター間は、15cm以上離して配置した方がよさそうです(近いと信号が通り抜けてしまうようです)

A両コネクターの芯線端子に、各々、ビニール皮膜線で、ミノムシクリップと配線半田付けします
 ビニール皮膜線は、出来るだけ短くします(長いと信号の通り抜けがあるようです)

B金属ケースに、数cm厚ほどの絶縁スペーサー(スチロール、紙、プラスチック、など)を張っておきます

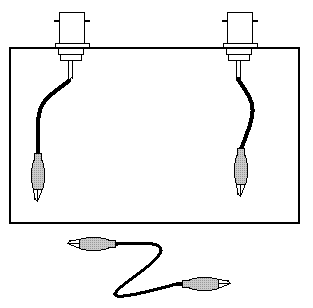

C別に、ビニール皮膜線の両端にミノムシクリップを付けたジャンパー線を作っておきます
 このジャンパー線両コネクター間の芯線をショートさせるためのものですから、両コネクター間より長くします

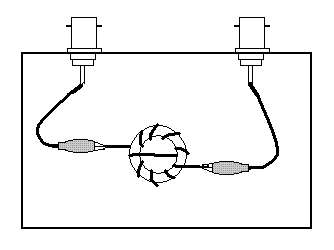

コモン・モード・チョーク 測定治具 の構成図

コモン・モード・チョーク の インピーダンス 測定方法

コモン・モード・チョークのインピーダンスは、コモン・モード減衰量から計算できます
ここでは、簡易に コモン・モード減衰量(dB)を測定して、dB=インピーダンス換算表で求めます

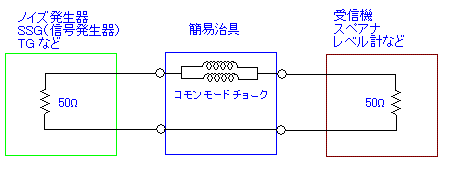

コモン・モード・チョーク インピーダンス 50Ω系 測定回路

61、で製作したノイズ発生器 と 受信機を使った測定方法例

測定手順

@右図の測定装置 接続例のように、ノイズ発生器と簡易治具、受信機を同軸で接続します

A電源を入れて、受信機を目的の周波数に合わせます、

B簡易治具の両端子をA図のようにジャンパーする

Cノイズ発生器をONに、レベル最大にします

Dこの時の受信機のSメーターの指示を読み取ります

E簡易治具のジャンパー線をはずして、B図のように、 測定するコモン・モード・チョークを接続します

F受信機のSメーターの指示を読み取ります
  先ほどの指示値より減少していると思います
 この差が減衰量(dB)になります

Gこの減衰量(dB)を dB=インピーダンス換算表で、インピーダンスを求めます

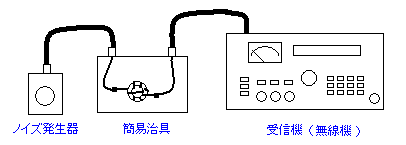

測定装置 接続例

減衰量dB  インピーダンス換算 50Ω系   3D無線クラブ
減衰量
dB
-10 -15 -20 -25 -30 -35 -40 -45
インピーダンス  0.3 0.553 0.995 1.775 3.161 5.623 9.999 17.783

----------------------------------------------------------------------------

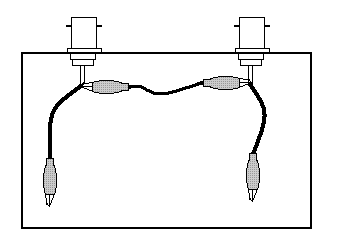

A 簡易治具の両端子を下記のようにジャンパーする

B コモンモードチョークを接続する

.

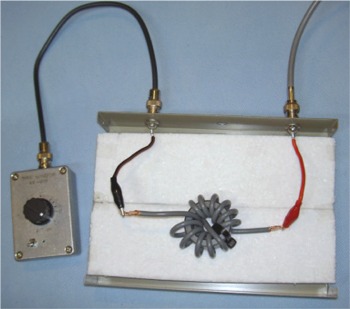

製作例


ノイズ発生器とアイコムIC-736での測定例



6
1で製作したノイズ発生器と、手元にありますアイコムIC-736を使用して測定しました

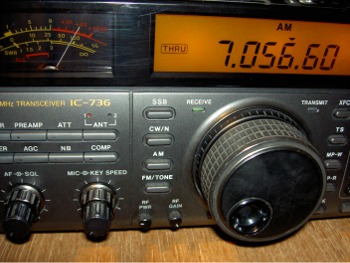

測定手順B簡易治具A図のジャンパー時、アイコムIC-736のSメーターの指示は、9+40dB(7MHz AM)です,

測定手順EB図のように 自作のコモンモードチョーク接続時のSメーターの指示は、9+10dB(7MHz AM)に減少しました

減衰量は、-30dBです、
dB インピーダンス換算表から、このコモンモードチョークの7MHzでのコモンモードインピーダンスは、3.161KΩと測定できました、

他の周波数も同じ測定手順で、測定できます

無線機の9プラスのSメーターdB目盛りは、結構正確で、アマチュア的には、使えそうです

手持ちのIC-736の、Sメーターは、S9から-10dB=S7強、-20dBは=S4弱ほどを指示します

また、SSBモードより、AMモードのほうがSメーターの振れは良いようです

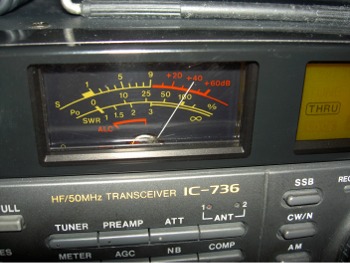

測定手順B 簡易治具A図のジャンパー時、
Sメーターの指示は、9+40dB(7MHz AM)です

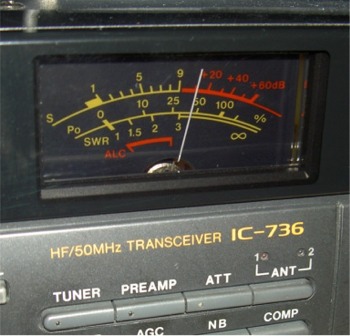

測定手順EB図のように 自作のコモンモードチョーク接続時のSメーターの指示は、9+10dB(7MHz AM)に減少しました
