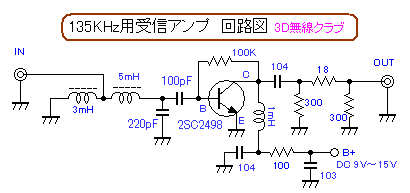

|||||||||||　135ＫＨz用受信プリアンプの作り方　|||||||||||　

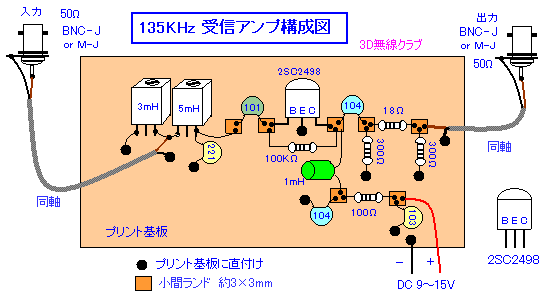

プリント生基板に、抵抗などの部品を、構成図のように、GNDは基板直に、半田付けして配置配線します
①プリント基板を約 3X3mmにカットして作った、7個の小間ランドを、プリント生基板に、瞬間接着剤や両面テープなどで貼り付けます
②同調コイルは、入手可能な10Kタイプのコア入り可変インダクター2個を直列接続して使います
トランジスター 2SC2498は構成図のとおり、足の配列が、B、E、C、です、一般的な配列とは異なりますので注意します
調整は、可変インダクター5mHのコアのみです
試作した、このアンプは、135.7KHz～137.8KHzで20dB以上の利得になりました

135ＫＨz帯受信アンプ　試作特性

電源　DC 9～15V　　　(13.8V　10mA)

利得　　20dB

-6dB 帯域幅　約±3.2KHz

-20dB 帯域幅　約±22KHz

部品表
分類	品名、型番	数量
TR	2SC2498	1
可変インダクター	5mH	1
可変インダクター	3mH	1
チョークコイル	1mH	1
コンデンサー	220pF	1
コンデンサー	100pF	1
コンデンサー	0.1μF(104)	2
コンデンサー	0.01μF(103)	1
抵抗1/8W型	18Ω	1
抵抗1/8W型	100Ω	1
抵抗1/8W型	300Ω	2
抵抗1/8W型	100KΩ	1
プリント生基板 50Ω細同軸接栓 BNCJ-BR or M-R 　ほか

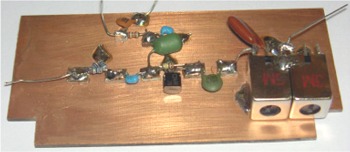

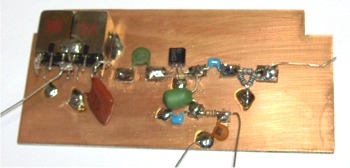

製作例　試作製作中の例
　　　　
