 76、50Ωダミーロード DC〜100MHz 40W MAX DL40Mの作り方

HFから50MHz帯で使用できるDUMMYLOAD、50Ω を作ります
5W 390Ωの酸化金属皮膜抵抗 8本を、並列配線して、40Wのダミー抵抗とします

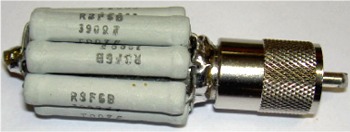

コネクタMP-8に、8D-2V/FV/FBなどの同軸を立ち上げて同軸ケーブルのまわりに、390Ω抵抗8本を配置して半田付けします
〜50MHzでVSWR 1.1 以内になりました、良好です

構成図

部 品 表

 酸化金属皮膜抵抗 390Ω 5W × 8本
 同軸コネクタ MP-8(Ni) × 1
 同軸 ケーブル 8D-FV × 90mm
 絶縁テープ 自己融着 FB-W 少々

.

VSWR 特性
周波数
MHz
〜30MHz 50MHz 80MHz 100MHz 144MHz
VSWR 1.05 以下 1.08  1.1 1.2 1.3

製 作 例

.

組立後のチェック

半田付けが終わったら、テスタ抵抗計で、MP-8の中心コンタクトと外側ボデー間の抵抗値が50Ω(47〜52Ω)になっていれば、完成です

(注意)
半田付けは、かなりな高温になります、ぬれ雑巾などを用意して、冷ましながら作業してください、やけどなどしないよう十分注意して下さい


(使用上の注意)
使用中はダミーロードが次第に温度上昇してきます
熱くならないよう細心の注意して下さい、
ダミーロード抵抗が温かくなったら、直ちに中断して、十分冷却してから、使用して下さい


コネクタの半田付けには、高温の半田ごてが必要です、
ICから極太ケーブルまで対応の
gootの即熱はんだこて TQ-77が、おすすめです

50Ωダミーロード DL40Mの作り方

@8D 同軸100mmの片側は、MP-8に取付け加工します


Aもう片側は抵抗と接続加工をします
  芯線を 5〜8mm 出しておきます

BMP-8プラグを半田付けします
Cテープで網線を絶縁しておきます
D8本の抵抗を同軸のまわりに配置します
  同軸の芯線とMP-8のボデーに半田付けします
E8本の抵抗は、隣同士の方向を、たがいに逆に配置します
