78、簡易型 データ通信(PSK-31用)インターフェースの作り方

パソコンのサウンドカードのMIC / PHONE と 無線機の MIC / SPを接続するインターフェースを作ります

★PCのPHONE or SPから音が入るとPTTをONして、自動送信で中継します
   PCのPHONE端子⇒⇒無線機のMIC端子(or MOD./DATE INなど)
★SPなどの高レベルの出力を入力信号が歪のない良好なレベルに低減させます
  無線機のSP端子⇒⇒PCのMIC端子
★レベルの設定、調節
1,パソコンのサウンドカード PC PHONEの音量VRを調整して、PTTがON になるよう設定します(高めに設定します)
2,無線機MIC VRを調整します
3,無線機の音量VR、PCマイクレベル設定VRを調整します
4、更に上記を繰り返し良好になるように調節します

注意:パソコンのサウンドカードや無線機によりレベルが異なるようで、パソコンや無線機により適応しない場合もあります

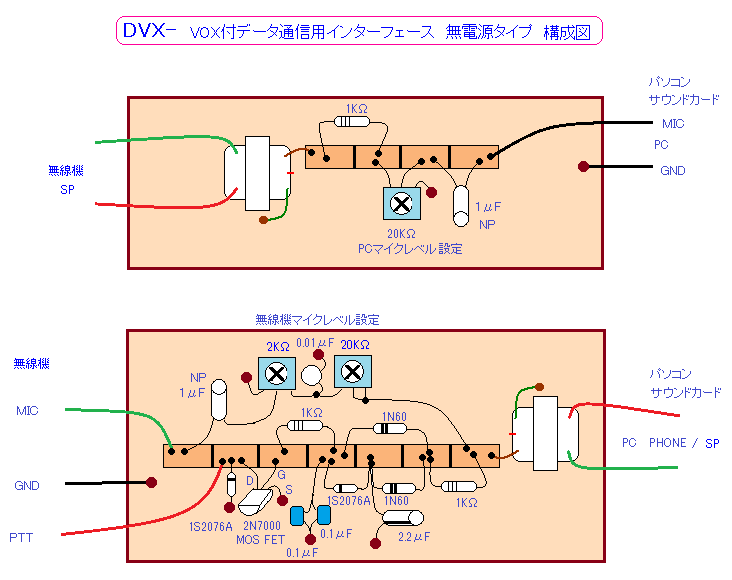

DVX構成図

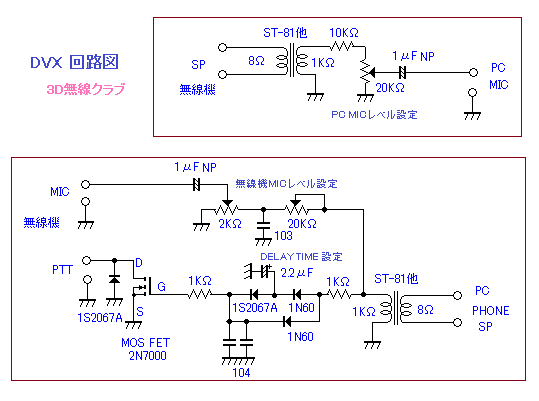

DVX回路図
