NO.82  広帯域受信用ワイヤーアンテナ対応 アンテナ・トランスの作り方

広帯域受信用 ワイヤーアンテナ対応の アンテナ・トランスを作ります
fair-rite社のフェライトメガネビーズ  2873000202(サイズ 約14.35×13.3×7.5mm)に、0.32mmのラッピング用ETFE電線を巻いて作ります
中波、短波など広帯域で簡便長のアンテナ線でもSWRが良好で簡易に使えます、 特に 1MHz〜50MHzが良好です

短いアンテナ線でもOKですが、空中に開口面積の広い長いアンテナの方がもちろん良好な受信感度が得られそうです
このフェライトメガネビーズは小型なので、耐入力は、1W以下とおもわれますので送信用には不向きです
今回使用のフェライトメガネビーズ 2873000202は、73材系で10KΩ台の導通がありますので、絶縁が必要です

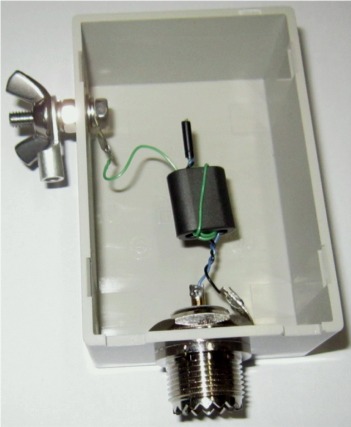

プラBOXに組込んだ製作例
構成写真
サイズ50W×75H×30Dmm(突起物を除く)

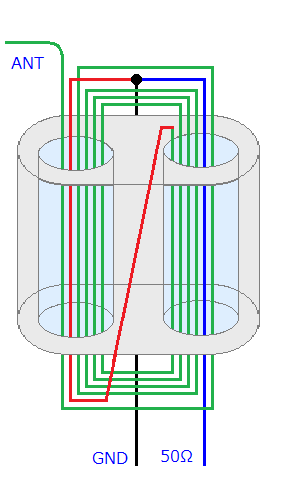

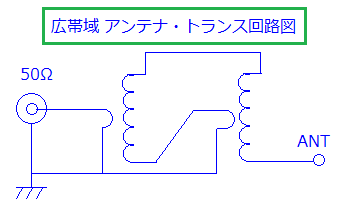

回路図

部 品 表
 フェライトメガネビーズ  2873000202--1
   0.32mm被膜線(ラッピング用ETFE電線)35cm---- 1

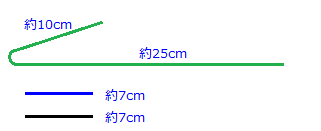

   0.32mm(ラッピング色別線)7cm----2
 M型接栓座 M-BR----1
 ステンボルトナットワッシャー 蝶ナット、ラグ端子----1組
 プラボックス----1
設置例

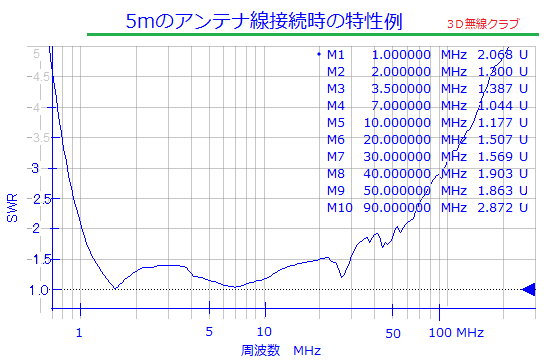

特性図 広帯域アンテナ・トランス完成例
トランス製作例写真

.

   |||||||||||||||||  広帯域ワイヤーアンテナ対応アンテナ・トランスの作り方  ||||||||||||||||||||
@、フェライトメガネビーズ  2873000202(サイズ 約14.35×13.3×7.5mm)に 0.32mmラッピング用ETFE電線を、トランスの巻き方のように巻いて作ります
A、巻いて作ったトランスを、製作例のように、プラボックスなどに収めて結線半田付けします
D、接着剤などで、端子等をかためて、フタをして完成です

     トランスの巻き方

10cm- 25cm程でとおす ⇒
s1
25cm側を4回巻ます⇒
s2
10cm側を反対側へ通す⇒
(赤線表示)
s3
7cmの青線と黒線と
図のように3線結線する ⇒
s4
25cm側線を1回追加巻きします
 これで完成です
 6

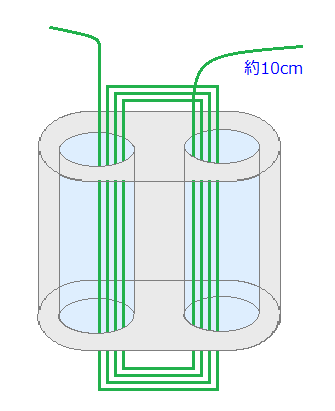

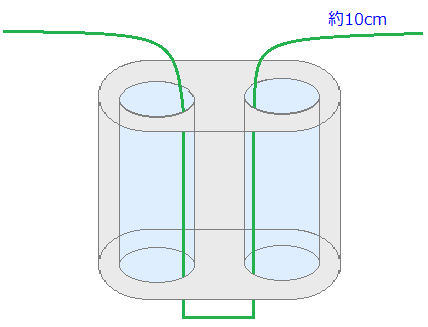

1、0.32mmのラッピング用ETFE電線35cmを約10cm 25cmほどで折り返します
線

2、0.32mmのラッピング用ETFE電線を約10cm 25cmほどで通します
                1

3、
25cm側のラッピング電線を4回巻きます
(コア内通過数)

2

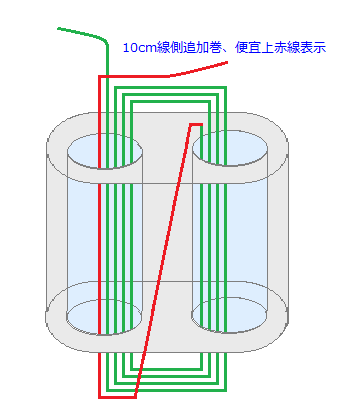

4、もう片側の10cm線側(見分けやすい用に赤線表示)を図のように反対側に追加巻きします
    3

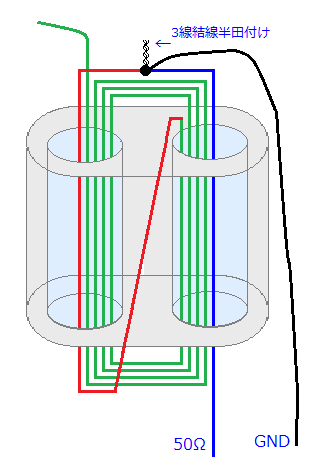

5、約7cmの青線と黒線と図のように3線結線して半田付けします、テープなどで絶縁しておきます
 3-2

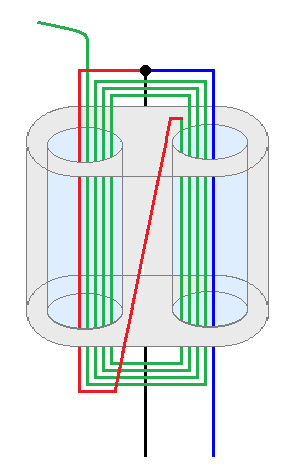

6、青線と黒線と3線結線した線は、図のように配置します

4

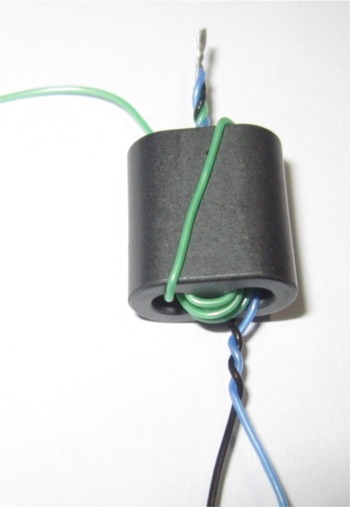

7、3、で4回巻きした約25cm側の緑線を1回追加巻きします
これで完成です、BOXなどに収納します

5


大型のクランプコア2個使用で、QRP(MAX10W PEP)送信が出来ました (放熱に注意が必要とおもわれます)

 参考リンク フェライトメガネビーズ  2873000202 Fair-Rite Products Corp.

 -----トランス部品セット \300円(税抜)で 大進無線で販売します
      (フェライトメガネビーズ 2873000202 ×1個  0.32mmラッピング用ETFE電線
 3色別 1m、10cm、10cm各1)

-----部品表の全部品セット 注文番号=DWRAT \1,500円(税抜)で 大進無線で販売します
---------------------------------------------------------------------------
  ★フェライトメガネビーズ
 2873000202----1
★0.32(ETFE電線)
  40Cm+10Cm+10Cm
★プラBOX SW-75S-1
  (穴あけなし)
★MBR(M型接栓座)----1
★ボルト、ナット、ワシャ各1
★蝶ナット------1
★ラグ端子、圧着端子-各1
---------------------------------------------------------------------------
