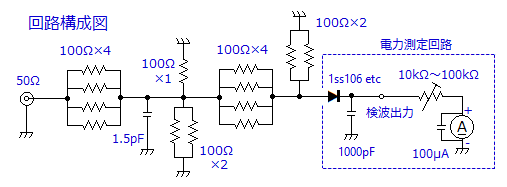

ＨＦから1.5GHz帯で使用できる小電力広帯域 DUMMYLOAD、50Ω 終端器 (簡易な基準器 )を作ります 1W 100Ωの角形チップ抵抗器13個を合成して終端抵抗器とします、 さらに電力測定回路を追加すれば、1mW〜6Wの電力計になります 1W 100Ωの角形チップ抵抗器を4個を重ねて（並列）25Ωの合成抵抗を２組、３個を並列で33.33Ωの合成抵抗にして約10dBのT型ATTを構成して、その後に1W 100Ωの角形チップ抵抗器を2個で50Ω終端抵抗にします 〜1.4GHzでVSWR 1.1 以内になりました、良好です

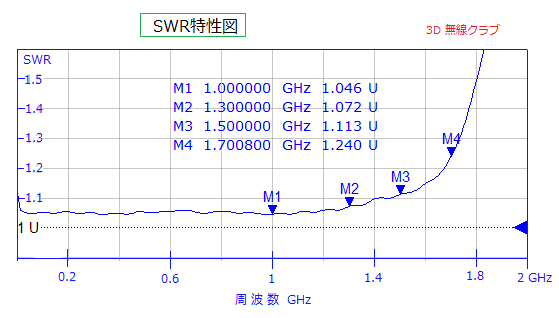

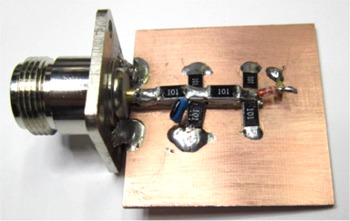

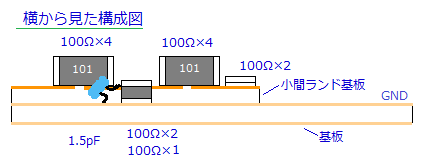

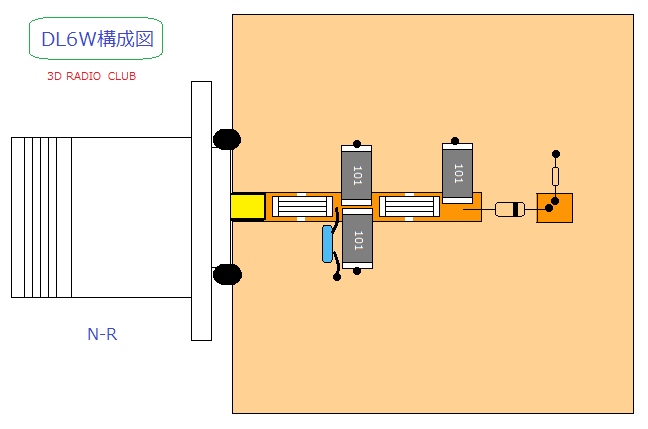

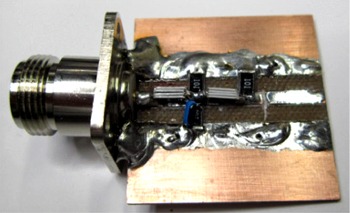

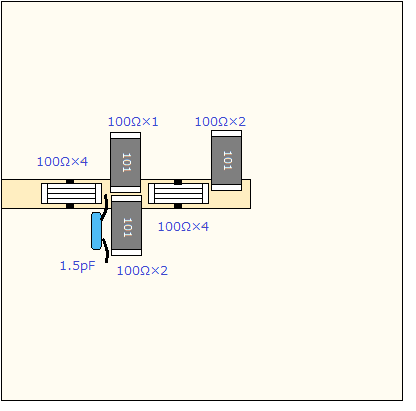

小電力 50Ω 6W 高特性ダミーロード DC〜1.5GHz 6W MAX DL6W　　 VSWR 特性 周波数 MHz 〜1GHz 1.4GHz 1.6GHz 1.7GHz VSWR 1.05  以下 1.1 1.15 1.25 製 作 例 製 作 例 2 1.6mm厚の両面ガラエポ基板 約40mm×40mm をカッターなどで銅箔をはがした製作例 貫通穴は銅線などで両面はんだ付けします 　　　 DL6W  部     品    表    角型チップ抵抗 RK73B3ATTE J 100Ω 1W × 13個    1.6mm厚の両面ガラエポ基板 約40mm×40mm ×1    3mm×25mmの小間ランド基板 ×1    積層セラミックコンデンサー50V CH 1.5pF ×1    同軸コネクタ N-R × 1 （注意）半田付けは、かなりな高温になります、ぬれ雑巾などを用意して、冷ましながら作業してください、やけどなどしないよう十分注意して下さい 50Ωダミーロード　DL6Wの作り方 �@1.6mm厚の両面ガラエポ基板 約40mm×40mm に �A1.6mm厚片面ガラエポ基板3mm×25mmの小間ランド基板を両面テープや瞬間接着剤などで貼り付けます �B100Ω1Wチップ抵抗４個を並列接続仮はんだ付け、２組作ります 100Ω1Wチップ抵抗2個を並列接続仮はんだ付け、２組作ります �C �Bで作った合成抵抗を下図のように基板に、はんだ付けします 広域周波数補正用コンデンサー1.5pFも、はんだ付けします �DN-Rコネクタの端子を3mmほどにカット処理します �EN-RコネクタをDL6W構成図のように基板にはんだ付けして完成です

DL6W  組み立て部品 セット　 　\1200円（税抜）

角型チップ抵抗 RK73B3ATTE J 100Ω 1W × 13個   1.6mm厚の両面ガラエポ基板 約40mm×40mm ×1   3mm×25mmの小間ランド基板 ×1    積層セラミックコンデンサー50V CH 1.5pF ×1    同軸コネクタ N-R × 1



角型チップ抵抗セット \300円(税抜)

RK73B3ATTE J 100Ω 1W × 13個

---
