№92 DCF-TV-S TV電波対策用コモン・モードフィルタの作り方、3Ｄ無線クラブ

このDCF-TV-Sは、テレビジョン等と受信アンテナ間に挿入し、同軸ケーブルから混入する妨害波を抑制するアイソレーショントランス　コモンモード・チョークです　
簡単な構造ですが、広帯域で、特に　1.8～50MHz帯 HFバンドのコモンモードインピーダンスが 3KΩ以上と、特性が良く、映像音声障害対策に強力な効果が期待できます

DCK-TV-Sの作り方

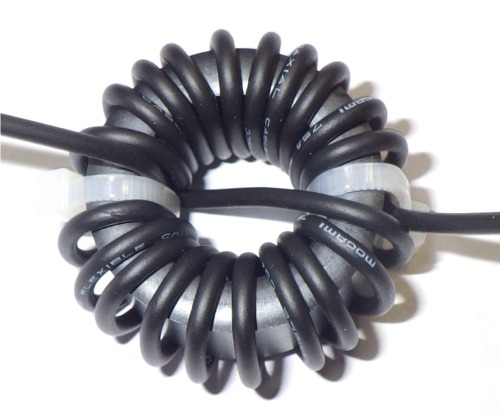

①中型の直径約35mm内径23mm厚さ12mmのフェライトコアに 1mの75Ω細同軸線をコアの巻き方の通り11+10回(合計＝21回、コア内通過数)巻き込みます
②巻き込んだ同軸線は、ほどけないように結束バンドでとめておきます
同軸線の両端は、使用接続状況により　プラグやターミナルなどで接続します

テレビジョン等と、フィルターまでの同軸ケーブルが長いとフィルターの効果が半減します、出来るだけテレビジョン等のアンテナ入力端子に直接取り付けて下さい

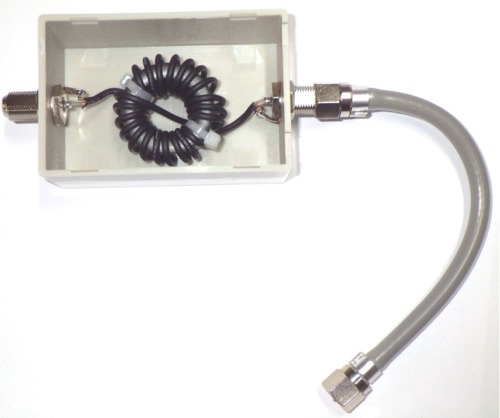

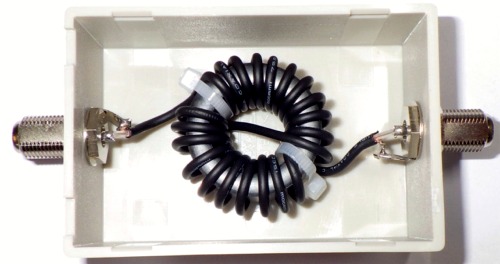

完成構成図

      入出力の方向性はありません　
コモンモード・フィルタは、
金属物から数cm以上離して設置してください
入出力も、直線上になるよう配置してください
DCF-TV-S
1.8～50MHz　75Ω
コモンモードインピーダンス 3KΩ以上
サイズ：約 90φ × 53mm　重さ：約 780g

DCF-TV-S 部品表　　

*フェライトコア F29A-43----1個　
         (FT114A-43相当)

* 75Ω細同軸線 3351　------ 1m

* 結束バンド----- 2本

*75Ωコネクタ F-J ----- 2個

プラケース---------- 1個

　

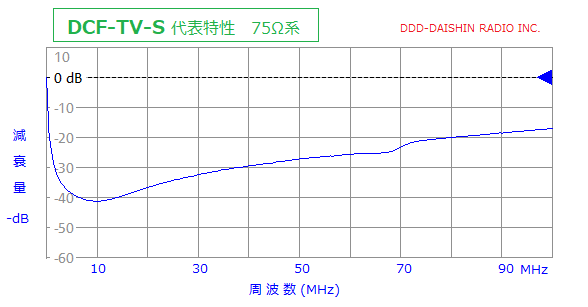

DCF-TV-S        コモンモード・チョーク　代表特性　　 75Ω系

周波数　MHZ
1
1.8 3.5 7 14 21 28 50

減衰量　-dB 24.7 30.9 36.5 40.3 39.9 36.1 32.4 27.0

インピーダンスｋΩ 2.56 5.2 10.0 15.6 14.9 9.6 6.2 4.4

コモンモードチョークのインピーダンスは、3KΩ以上が推奨値です
