受信用 ワイヤーアンテナ マッチングトランス (広帯域、広範囲、インピーダンス整合器)
KIT-DAM-HF-BCL     組み立て部品セット
  DAM-HF-BCLは、ワイヤーアンテナ用マッチングトランス、広帯域、広範囲、インピーダンス整合器です

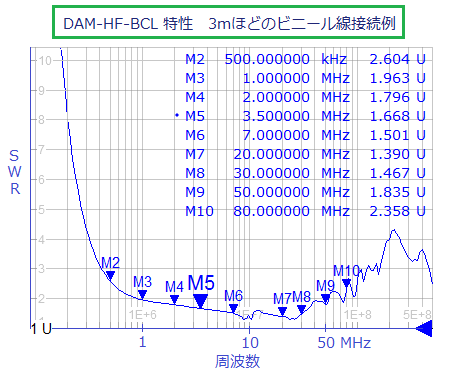

1)中波、短波など500KHz〜50MHz以上までの広帯域です
2)1m以下から〜長いアンテナ線までも広範囲にSWRが良好で簡易に使えます
3)アンテナ線をつなぐだけで、ノンラジアルアンテナになります
  短いアンテナ線でもOKですが、空中に開口面積の広い長いアンテナの方がもちろん良好な受信感度が得られそうです

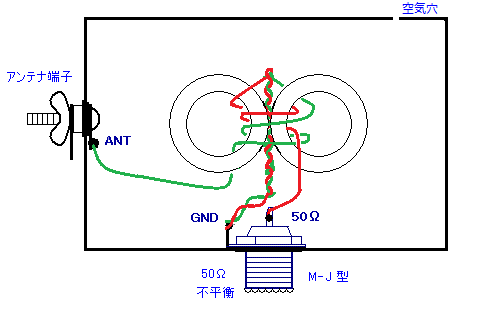

構 成 図
DAM-HF-BCL
周波数:500KHz〜50MHz以上まで
推奨整合範囲:35Ω〜1KΩ以上

端子: M-J 型 50Ω

サイズ:75×50×30mm(突起物を除く)
   部  品  表
フェライトコア5975000601------2
0.51 ETFE電線 赤色、緑色線---各20cm
M型接栓座 M-BR-------1
ステンレスボルトナットワッシャー
蝶ナット ラグ端子------1組
プラボックス----------1
波型碍子(樹脂製)-----1
結束バンド-----2

有限会社 大進無線
〒410-0022 沼津市大岡 2223-14
TEL 055-925-4961    FAX 055-925-4962

URL http://www.ddd-daishin.co.jp/
マッチングトランスの作り方
フェライトコア5975000601(FT82-75相当)2個に 0.51 ETFE電線をトランスの巻き方の通りまいてトランスを作ります
巻いて作ったトランスをBOXに収めて完了です
追試:赤色線を2重巻きにすると特に高域帯の特性がUPします
トランスの巻き方
1)横並びにした、2個のコアに赤色線の片側を7cm程残してを通します
2)赤色線を折り返し1回巻きます(コア内通過数2回)
3)緑色線も反対側のコアから絵図のように7cm程残して巻きこみます(コア内通過数2回)
4)7cm程残した赤色線と緑色線をねじり合わてGNDになります、赤色線は50Ωに、緑色線はANTになります

5)巻いて作ったトランスをプラBOXに収納し、はんだ付けしします
  端子などはHOTボンドや接着剤で固定します、蓋をして完成です
端子取り付け方法
