アンテナバラン 組立部品セット DB-450-V2a

 50Ω 不平衡 ： 450Ω平衡  1.8MHz～30MHz
許容入力電力 ： 連続 60W　/ CW SSB 130W
 サイズ50W×75H×30Dmm（突起物を除く） 　　重量 約 120g
　  |||||||||||||||||  50Ω： 450Ωバランの作り方  ||||||||||||||||||||
３色別のETEF電線を使用します
①、青色ETEF電線を、コアに、12回巻きます
②、緑色ETEF電線線を、巻いた青色ETEF電線の横に並列に12回平行巻きします
③、さらに、赤色ETEF電線を、緑色ETEF電線線の横に同様に、並列に12回平行巻きします
④、その色別ETEF電線の両端末の巻き始めと、巻き終わり、を端末配線の通り配線結線し、ねじり合わせます
⑤、プラボックスにボルトナットM-BR（M型座）を取り付ける
⑥、巻いて作ったコアを、構成図のように、ボックス内に収めて結線半田付けします
⑦、接着剤などで、端子等をかためて、フタをして完成です

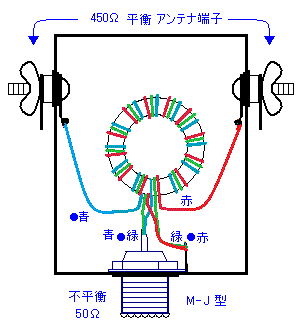

構 成 図
構成図

組立完成
 完成外観

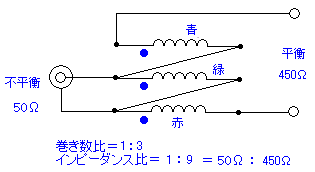

回 路 図

回路図

アンテナ端子取付方法

部　品　表
　フェライトコア FT-82-43（または相当品）---1
　 0.51mm 色別ETFE電線40cm------3
　M型接栓座 M-BR----1
　ステンボルトナットワッシャー
　　　　　蝶ナット、ラグ端子----2組
　プラボックス----1　
　波型碍子---1
　結束バンド---2

　　　　　コアの巻き方           　　　　

　1、0.51mm ３色別のETEF電線を
　　　　使用します
　1
　　

　2、青色　ETEF電線を　
　　　　コアに約半分の長さで通します　　　　
    2

　3、半分の青色　ETEF電線を
　　　　6回巻きます　（コア内通過数）　

　3

　4、もう半分の青色　ETEF電線を図のように
　　　　同様に6回巻きます　（コア内通過数）
　　　　　合計12回巻きます
　　　　　4

　5、緑色　ETEF電線を図のように
　　　　青色線の横に並列に
　　　　合計12回平行巻きします
　　　　　
　5 		　6、さらに 赤色　ETEF電線を図のように
　　　　　緑 線の横に並列に同様に、
　　　　　合計12回平行巻きします

　　　6
  7、端末配線
　　　　両端のETEF電線の、緑色 線を、下図のように
　　　　巻き始め、巻き終わりを、配線結線し、ねじり合わせます

　　　　配線 		巻き線配列
　　青色線　と　赤色線　の間に　緑色線

　　　配列
      コア結線 ⇒


コア完成

　

SWR測定方法      　　
抵抗は短く接続します
（コアに直に接続した方が測定誤差は少ない）
