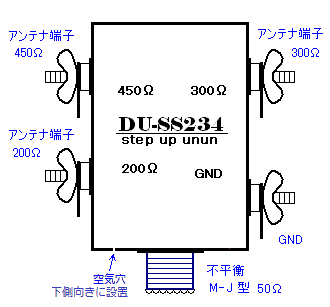

ステップアップインピーダンス変換器  完成品
|||||||||||||||||   50Ω : 200Ω/300Ω/ 450Ω UN-UN  ||||||||||||||||||||
  DU-SS234   1MHz〜30MHz

50Ω不平衡 : 200Ω/300Ω/450Ω不平衡

UN-UN (インピーダンス変換)
許容入力電力 : 連続 100W / CW 200W /  SSB 300W

サイズ50W×75H×30Dmm(突起物を除く)   重量 約 130g

有限会社 大進無線
〒410-0022 沼津市大岡 2223-14
TEL 055-925-4961    FAX 055-925-4962
URL http://www.ddd-daishin.co.jp/

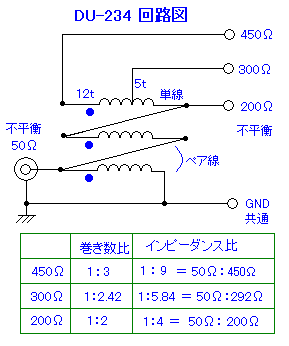

    DU-SS234は、不平衡:不平衡のアンテナインピーダンス変換器です、50Ω と 200Ω、300Ω、または450Ωに変換します端子選択して接続します

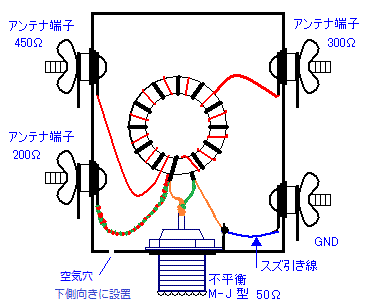

DU-SS234 内部構成図

アンテナ取付例

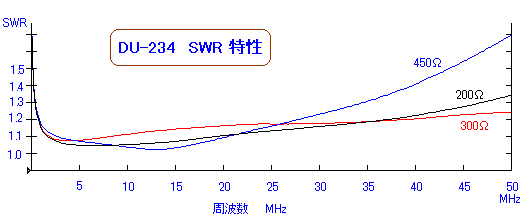

SWR測定方法


抵抗は短く接続します
