アンテナ用 ステップダウン インピーダンス変換器  組立部品セット
  KIT-DUD-22
           1MHz〜30MHz

50Ω:22.2Ω 不平衡:不平衡
 UN-UN (インピーダンス変換)
許容入力電力 : 連続 100W / CW 200W /  SSB 300W

サイズ50W×75H×30Dmm(突起物を除く)   重量 約 120g

  |||||||||||||   50Ω:22.2ΩUN-UN(インピーダンス変換)の作り方  |||||||||||||
3組の0.5mmペア被膜線をフェライトコアに巻いて作ります
@、0.5mm緑・白ペア被膜線を、コアに、11回巻きます
A、巻いた緑・白ペア被膜線の横に並列に0.5mm茶・白ペア被膜線も、11回平行巻きします
B、さらに、0.5mm青・白ペア被膜線を、緑・白ペア被膜線の横に同様に、並列に11回平行巻きします
C、巻き始めと、巻き終わり、端末配線の通り配線し、半田付けします
D、プラボックスにボルトナットM-BR(M型座)を取り付ける

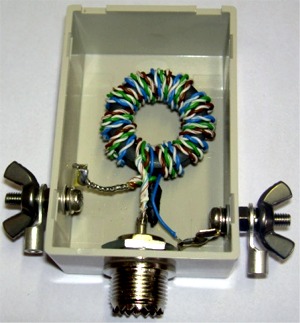

E、巻いて作ったコアを、構成図のように、ボックス内に収めて結線半田付けします
F、接着剤などで、端子等をかためて、フタをして完成です

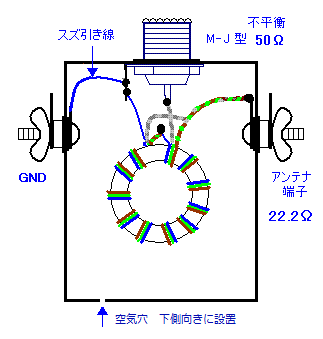

構 成 図

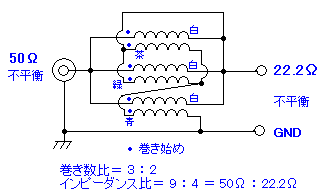

回 路 図

部 品 表
 フェライトコア  E04RC311908---1
  0.5mm 茶・白ペア被膜線 45cm-----1
    0.5mm 緑・白ペア被膜線 45cm-----1

0.5mm 青・白ペア被膜線 45cm-----1
 M型接栓座 M-BR----1
 スズ引き線 5cm----1
 ステンボルトナットワッシャー
 蝶ナット、ラグ端子----2組
 プラボックス----1
 波型碍子---1
 結束バンド---2



端子取付方法

アンテナ取付例



     コアの巻き方

1、3組の0.5mmペア被膜線を使います


 2、まず、0.5mm緑・白ペア被膜線を、
       コアに約半分の長さで通します


 3、半分の0.5mm緑・白ペア被膜線を
    6回巻きます (コア内通過数)



 4、もう半分の0.5mm緑・白ペア被膜線を図のように 同様に5回巻きます
 (コア内通過数)合計11回巻きます


 5、0.5mm茶・白ペア被膜線を図のように 緑・白ペア被膜線の横に並列に合計11回平行巻きします



 6、さらに0.5mm青・白ペア被膜線を図のように 緑・白ペア被膜線の横に並列に同様に、合計11回平行巻きします

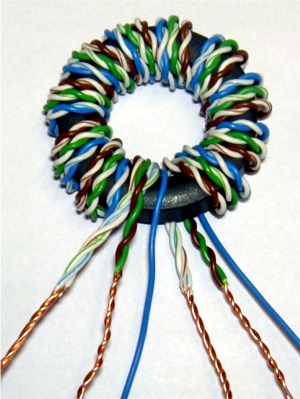

7、端末配線
巻き始め、巻き終わりのペア被膜線両端とも、白線同士結線ねじり合わせます、
また茶と緑線を結線ねじり合わせます
青線はオープンにしておきます

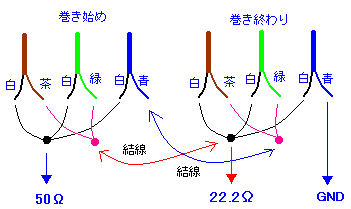

8、端末配線
下図のように巻き始め、巻き終わりを、配線結線し、ねじり合わせます
巻き始めの青線と巻き終わりの茶緑線は結線ねじり合わせて、テープ等で絶縁します

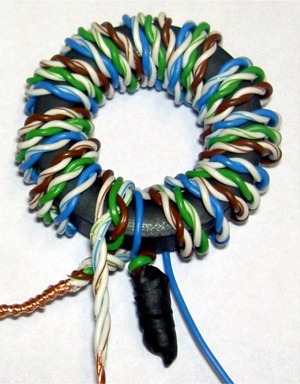

9、  コアの完成

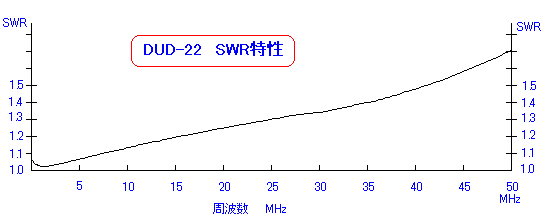

SWR測定方法

抵抗は短く接続します  (コアに直に接続した方が測定誤差は少ない)
