アンテナ用 ステップダウン インピーダンス変換器  組立部品セット
  KIT-DUD-35
        1MHz〜30MHz

50Ω:35Ω 不平衡:不平衡
 UN-UN (インピーダンス変換)
許容入力電力 : 連続 100W / CW 200W /  SSB 300W

サイズ50W×75H×30Dmm(突起物を除く)   重量 約 120g

  |||||||||||||   50Ω:35ΩUN-UN(インピーダンス変換)の作り方  |||||||||||||
の0.5mm10本組被膜線をフェライトコアに巻いて作ります
@、0.5mm10本組被膜線を、コアに、12回巻きます
A、巻き始めと、巻き終わり、端末配線の通り配線し、半田付けします
B、プラボックスにボルトナットM-BR(M型座)を取り付ける
C、巻いて作ったコアを、構成図のように、ボックス内に収めて結線半田付けします

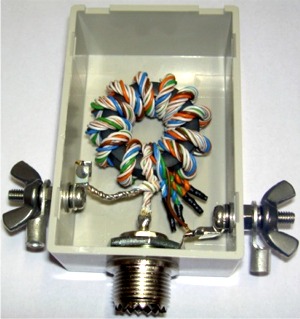

D、接着剤などで、端子等をかためて、フタをして完成です

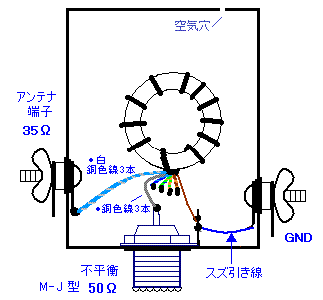

構 成 図

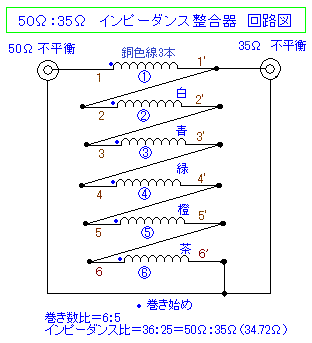

回 路 図

部 品 表
 フェライトコア E04RC311908---1
 0.5mm 10本組み被膜線 55cm-----1
 M型接栓座 M-BR----1
 スズ引き線 5cm----1
 ステンボルトナットワッシャー
 蝶ナット、ラグ端子----2組
 プラボックス----1
 波型碍子---1
 結束バンド---2

有限会社 大進無線
〒410-0022 沼津市大岡 2223-14
TEL 055-925-4961    FAX 055-925-4962

URL http://www.ddd-daishin.co.jp/

     コアの巻き方

1、0.5mm10本組被膜線を使います


 2、0.5mm10本組被膜線を、
       コアに約半分の長さで通します

 3、半分の0.5mm10本組被膜線を
    6回巻きます (コア内通過数)



 4、もう半分の0.5mm10本組被膜線を図のように 同様に6回巻きます
 (コア内通過数)合計12回巻きます



 5、端末配線
巻き始め、巻き終わりのペア被膜線両端とも、白線5本同士結線ねじり合わせます



 6、端末配線
下図のように巻き始め、巻き終わりを、配線結線し、ねじり合わせます
7、端末結線配線

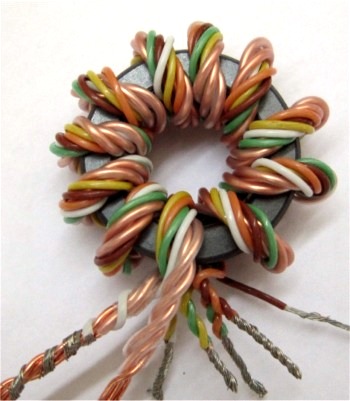

8、コアの完成


SWR測定方法

抵抗は短く接続します
(コアに直に接続した方が測定誤差は少ない)

端子取付方法

アンテナ取付例
