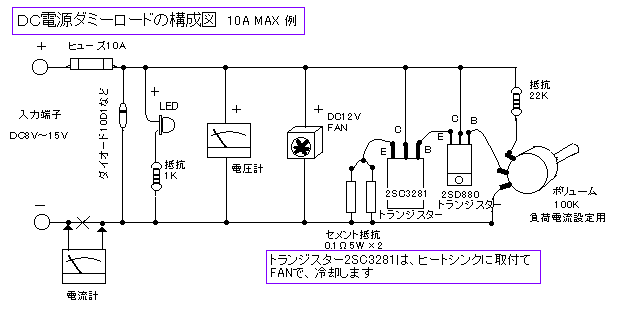

   5、”DC電源ダミーロード” の作り方


安定化電源、DC−DCコンバーター、バッテリー、等の出力端子へ、接続します。
0〜10A連続可変出来るので、希望の負荷電流テストが可能です。
また、バッテリーの放電器としてもOKです。電源配線や回路の負荷テストも出来ます。
抵抗22KΩ(要変更)は、ボリュームMAXで、10A以上流れないような、抵抗値を選ぶ。
