3D無線クラブ 3D RADIO CLUB    2000/06/24

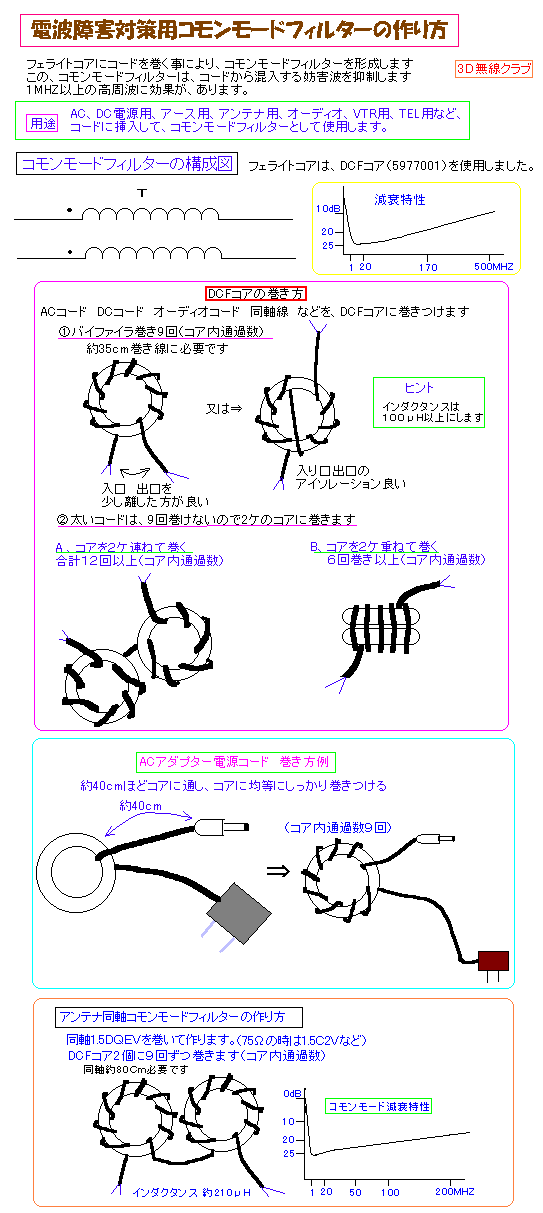

13、電波障害対策用コモンモードフィルターの作り方


アンテナコモンモードフィルターの減衰特性

MHZ 1 2 3 5 10 20 30 40 50 60 100 200
dB 24 27 27 27 25 24 23.5 23 22.5 22 21.5 19
kΩ 1.7 2.2 2.2 2.2 1.9 1.7 1.6 1.5 1.4 1.3 1.2 0.8

 ここで使用した、DCFコア(5977001コア×2 結束バンド×4セット)は、\1,000円(税別)で、
 大進無線で取り扱います。お問い合わせは info@ddd-daishin.co.jpへどうぞ
     DCFコアは、アミドンFT-114-77相当品です
