防水防塵ボックスに収納タイプ   コモンモード・ チョーク
WO-DCF-RF-40L3-5D 完成品　
   18〜60MHZ　 50Ω　　耐入力 570W (連続)　 1KW(PEP)対応
ＨＦハイバンド帯ハイパワー1KW PEP対応の無線機用 コモンモード・チョークです
 防水防塵ボックスに収納しましたので、アンテナの直下など屋外設置も可能です

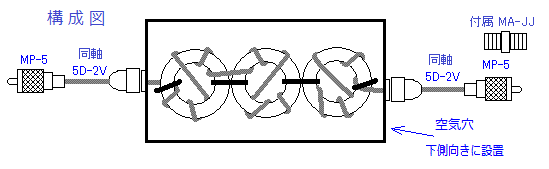

直径40mmの大型コアを3個採用、同軸 5D-2Vを使用し,高性能、高耐圧、低価格を実現しました
この３段構成のコモンモード・チョークは簡単な構造ですが、特にアマチュア無線18〜50MHz帯 HFハイバンドの コモンモードインピーダンスが 3KΩ以上と、特性が良く 、かなりな効果が期待できます
無線機の出力端子や、アンテナ給電点や、同軸中間点などに挿入してコモン電流を抑制するものです




WO-DCF-RF-40L3-5D
周波数：18〜60MHZ
インピーダンス：50Ω
入出力端子：M-P型
                 + MA-JJ 付属
耐入力：570W以上(連続） 1KW PEP対応
ケースサイズ：約 185× 100× 70mm　
          （同軸入出力部を除く）
重さ：約710g

  入出力の方向性はありません　
コモンモード・チョークは、金属物から数cm以上離して設置してください
入出力も、直線上になるように離して設置して下さい
使用接続状況により　MA-JJで中継接続します		 取付足取付例


DCF-RF-40L3-5D         コモンモード・チョーク　 代表特性　　 50Ω系
周波数　MHZ

1

 1.8 3.5 7 14 21 28 50 60 90
減衰量　-dB 10.8 16.1 20.5 24.5 28.4 30.4 32.9 32.7 29.8 23.9
インピーダンスｋΩ 0.33 0.63 1.06 1.67 2.63 3.33 4.35 4.34 3.14 1.58
通過損失 -dB 0.004 0.007 0.016 0.023 0.032 0.049 0.054 0.085 0.089 0.102
許容通過電力 連続W - 4700 2100 1400 1000 700 650 570 - -
