防水防塵ボックス収納タイプ
受信コモンモード・ノイズ対策用 15KHz〜5MHZ 50Ω
高インピーダンス コモンモード・チョーク(CMC)
フロート・バラン
WO-DCF-RF47-BCL
| DCF-RF47-BCLは、受信用高インピーダンス
コモンモード・チョーク(CMC) フロート・バランです 防水防塵ボックスに収納しましたので、アンテナの直下など屋外設置も可能です 大型コア、耐熱細同軸 を採用し、高インピーダンス、高性能、を実現しました 15KHz〜5MHZ帯の特性が良く BCL帯受信用におすすめです 特に50KHz帯〜1.8MHz帯は10KΩ以上の高インピーダンスで、受信時のコモンモード・ノイズ低減に強力な効果が見込めます 最近の住宅環境は多くの機器からのノイズがありますので、アンテナから受信機までの同軸ケーブルの外被（編線）から、それらのノイズを受信してしまう、コモンモードノイズ障害が考えられます この、同軸ケーブルの外被（編線）から混入するコモンモード・ノイズ対策には、より高インピーダンスのコモンモード・チョーク(CMC)を受信機の入力端子に挿入して、低減効果が見込めます |
|
|
|

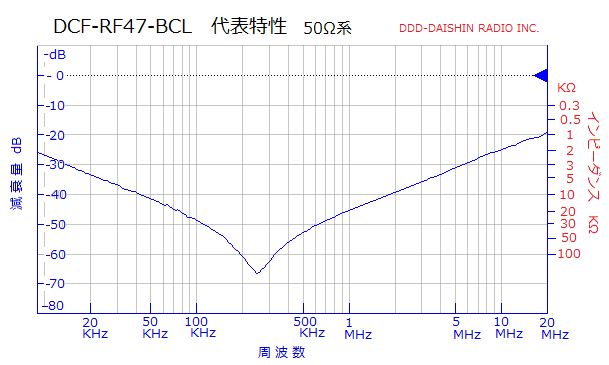

WO-DCF-RF47-BCL 周波数：15KHz〜5MHZ （コモンモード 3KΩ以上) 50KHz〜1.8MHZ （コモンモード 10KΩ以上) インピーダンス：50Ω 通過許容電力：10Ｗ（CW/SSB20W)MAX 入出力端子：M-J型 サイズ：約 80mm× 80mm× 60mm (突起部を除く） コモンモード・チョークは、金属物から数cm以上離し、 入出力に接続する同軸ケーブルも、直線上になるように 離して、設置してください |
|
コモンモード・チョークのインピーダンスは、3KΩ以上が推奨値です 10KΩ以上がコモンモード・ノイズ対策推奨値です
|
||
|
|
URL http://www.ddd-daishin.co.jp/ |
有限会社 大進無線
