DCノイズフィルター DNF-10K 大進無線

本器は、モービル用　無線機、ラジオ、カーオーディオ、測定器、等の電源ラインの雑音防止フィルターです。

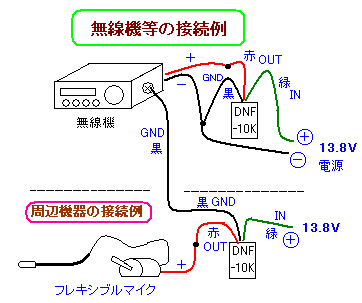

無線機等の電源ラインに挿入して使用します、また周辺機器の電源ラインに挿入します
電源ラインから混入する比較的低い周波数成分20Hzから、短波帯30MHz以上までの妨害波に対して大きな効果があります。
ただし、無線機器等のアンテナ等より飛来する雑音には効果ありません

||||||||||||||||||||||||||||||| DCノイズフィルター DNF-10K の作り方 |||||||||||||||||||||||||||||||

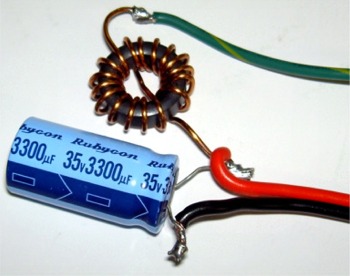

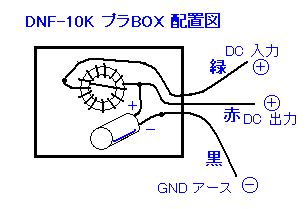

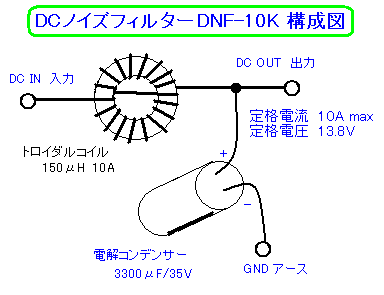

構成図、配置図のように、トロイダルコイル、電解コンデンサーと各コードを半田付けします
半田付けしましたら、ビニールテープなどで絶縁しておきます

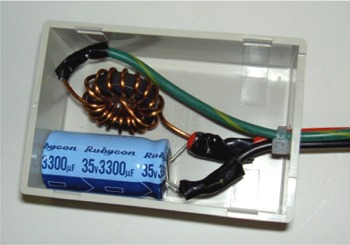

結束バンドで、線を束ねて、プラBOXに収納します

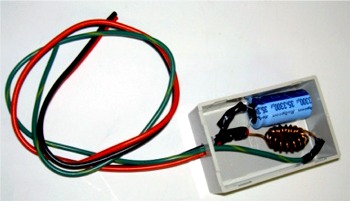

プラBOX内に接着剤で固定して完成です

ご注意
本パーツは無線局運用のための周辺機器パーツです
一般民生機器ではありません
電波法で定める無線従事者等の技術者がその資格の
範囲により責任を持って使用する機器です。　　運用上
及び使用上の安全には充分注意の上ご使用下さい。

構　成　部　品　表
部品名	数量
トロイダルコイル　150μH	1
電解コンデンサー 3300μF/35V	1
プラBOX W50×D75×H30mm	1
線材　（赤、黒、緑）	各1
結束バンド	1

注意：
このDNF-10K 組み立て部品キットには、電流遮断ヒューズはありません、必要に応じて追加して下さい
