地デジTV対応
電波障害対策用パーツ
90MHz ハイパスフィルター

DTF-90F-HP
DTF-90F-HPは、 TV受信機のアンテナ端子に挿入し、妨害波を抑制するハイパスフィルターです
DTF-90F-HPは、HFから50MHz帯以上までの、基本波による混変調に効果があります


入出力の方向性はありません

特性

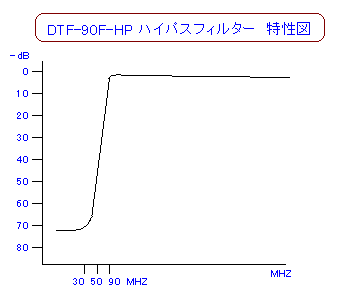

減衰量
   30MHz以下‥‥‥‥ - 70dB 以上
   40MHz‥‥‥‥‥‥ -60dB
   50MHz‥‥‥‥‥‥ -50dB
   60MHz‥‥‥‥‥‥ -35dB
   70MHz‥‥‥‥‥‥ -20dB
   90MHz以上‥‥‥‥ -2dB
インピーダンス‥‥75Ω  FP-FJ
電圧定在波比‥‥1.8 以下
サイズ‥ 約 15φ× 55mm  30g


DTF-90F-HPフィルターはTVアンテナ端子に直に
または、できるだけ近いところに入れて下さい


TVブースターをご使用の場合はDTF-90F-HPは必ずTVブースターの入力端子に(アンテナ側に)取り付けて下さい
