地デジ対応
電波障害対策用パーツ

470MHz ハイパスフィルター

DTF-470F-HP
DTF-470F-HPは、 TV受信機のアンテナ端子に挿入し、妨害波を抑制するハイパスフィルターです
DTF-470F-HPは、HFから330MHz帯以上までの、基本波による混変調に効果があります


入出力の方向性はありません

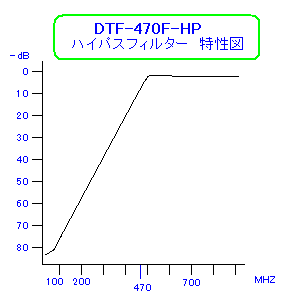

特性
減衰量
 50MHz以下 - 80dB
145MHz -55dB
170MHz -50dB
250MHz -40dB
330MHz -30dB
350MHz -27dB
370MHz -20dB
430MHz -7dB
470MHz -2dB

挿入損失‥‥‥‥2dB
インピーダンス‥‥75Ω  FP-FJ
電圧定在波比‥‥1.8 以下
サイズ‥ 約 15φ× 55mm  30g


DTF-470F-HPフィルターはTVアンテナ端子に直に
または、できるだけ近いところに入れて下さい



TVブースターをご使用の場合はDTF-470F-HPは必ずTVブースターの入力端子に(アンテナ側に)取り付けて下さい

.
