LF用クランプコアの巻き方例

クランプコアにビニール被膜線を
50回巻きします(コア内通過数)
(ナイロンクランプの上に巻きます)

巻き方の例を紹介します
参考になれば幸いです

ビニール皮膜線は、半分に折り曲げて、中間にしるしをしておきます

@クランプコアに結束バンドを
4本仮止めします

AETFE電線の中間を
コアの図のように下側に合わせ、結束バンドに通して、
半分のコアに25回巻きます(コア内通過数)

LF巻き方1

B残り半分のコアにも25回巻きます
  図のように、巻き方向は同じにします
合計50回巻きとなります(コア内通過数)
 なるべく等間隔に巻きます

LF巻き方3

CETFE電線の端は、巻き線の外側(上側)を折り返し、図の下側の結束バンドに通します
両端とも同じようにします

LF巻き方4

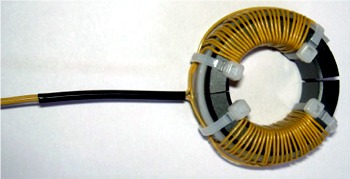

D完成例

LF巻き方5




製作完成例   ナイロンクランプの上から50回巻、開閉口のナイロンの突起部分はカットしました
LF-巻き方例
