ディジタルRF電流計(高周波電流計)バージョン2 パーツセット

CQ ham radio 誌 2003年 8月号 P32〜39 掲載 山村英穂氏設計の「ディジタルRF電流計」の、
アップデート記事が、HAM Journal誌 112 2004年 冬号 P105〜P117に
「ディジタルRF電流計−開発経緯とアップデート」が 掲載されました
こちらの 「ディジタルRF電流計バージョン2」用パーツも頒布販売致します
お役に立てれば幸いです

部 品 表
  部品名 型番

数量

分割リングコア ナイロンクランプ E04ST402715D
or
MTCN402715H

1

ショットキーバリアダイオード 1SS106
or
1SS198
4
抵抗 1/4W 炭素皮膜 1MΩ 茶 黒 緑 1
120Ω 茶 赤 茶 1
抵抗 1/8W 炭素皮膜 4.7KΩ  黄 紫 赤 4
セラミックコンデンサー 0.01〜0.1μF 2
jpg ビニール皮膜線 (クランプ用) 0.3SQ KV 1.5m
赤黒平行線 (表示部接続用) 0.3mm平行 VFF 1m
JPG 結束バンド小 FB-100 7
結束バンド大 FB-200 2
蛇の目基板 6×9 1
jpg 熱収縮チューブ 25φ   5cm
黒 or 透明
1
熱収縮チューブ 3φ 40mm 1
ミノムシ・クリップ 2
jpg 特大洗濯バサミ  厚物キャッチピンチ 1

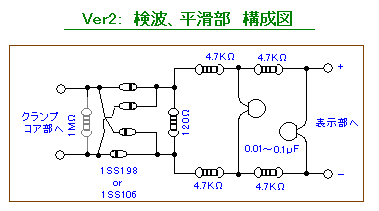

高周波電流=1/10表示電圧 (電流:電圧比は1:10)
1MΩは、空中バラック配線で組む場合の、機械的補強用です
基板などに組む場合は、不要です

-------------------------------------------------------------

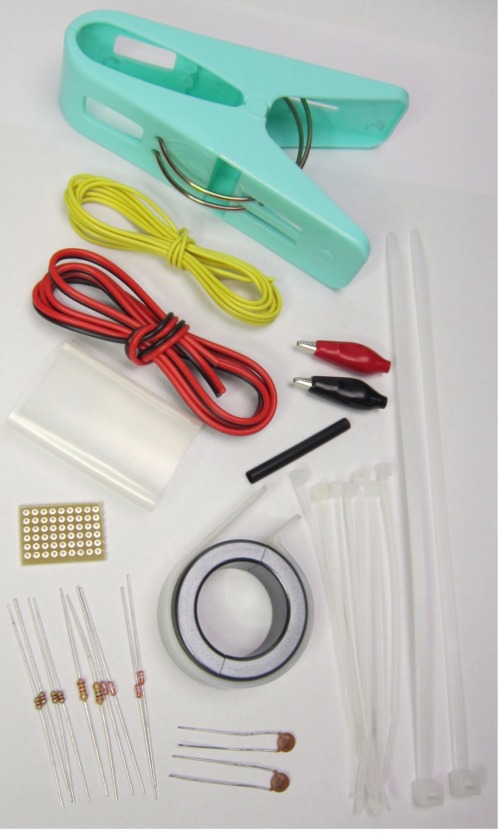

Ver.2 パーツセット部品一式
jpg

検波部基板を 取手に内蔵配置した 製作例jpg

検波部を コード中間に配置した
製作例

jpg


テスターに接続した例
jpg
