JF1DMQ 山村英穂氏設計 プリント基板チップ部品化 パーツセット
ディジタルRF電流計(高周波電流計)バージョン3パーツセット

CQ ham radio 誌 2003年 8月号 P32〜39 掲載 山村英穂氏設計の「ディジタルRF電流計」の、アップデート記事が、HAM Journal誌 112 2004年 冬号 P105〜P117に「ディジタルRF電流計−開発経緯とアップデート」が 掲載されました
***
リード線タイプのダイオードが完売欠品になりましたので


JF1DMQ 山村英穂氏設計 プリント基板 チップ部品化パーツセットを用意いたしました
お役に立てれば幸いです

部 品 表
  部品名 型番

数量

分割リングコア ナイロンクランプ MTCN402715H

1

ショットキーバリアダイオード HSM198S 2

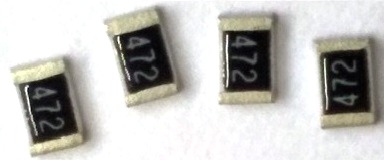

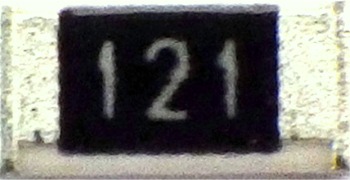

抵抗 1/4W 3216サイズ 120ΩJ 1
抵抗 1/8W 2012サイズ 4.7KΩ J 4
セラミックコンデンサー 2012 0.01〜0.1μF 2
jpg ビニール皮膜線 (クランプ用) 0.3SQ KV 1.5m
赤黒平行線 (表示部接続用) 0.3mm平行 VFF 1m
JPG 結束バンド小 FB-100 7
結束バンド大 FB-200 2

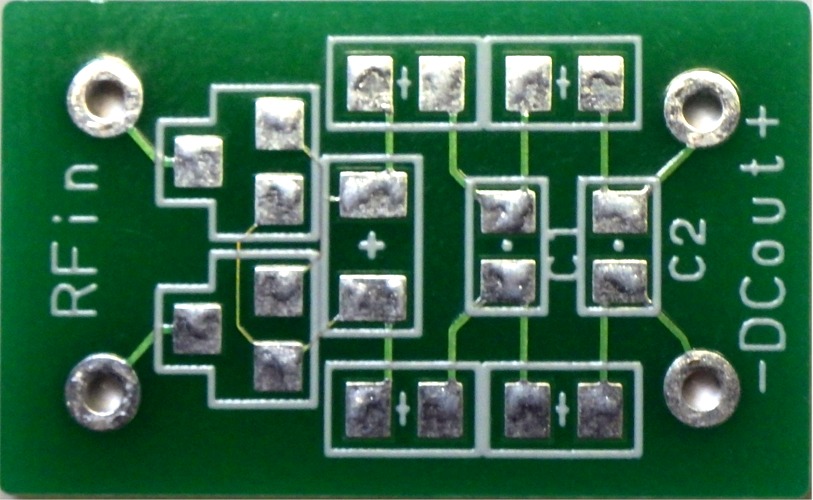

表面

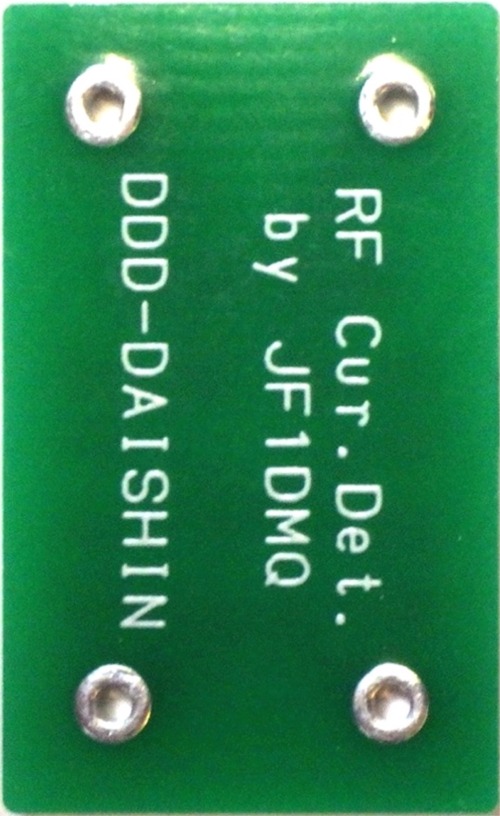

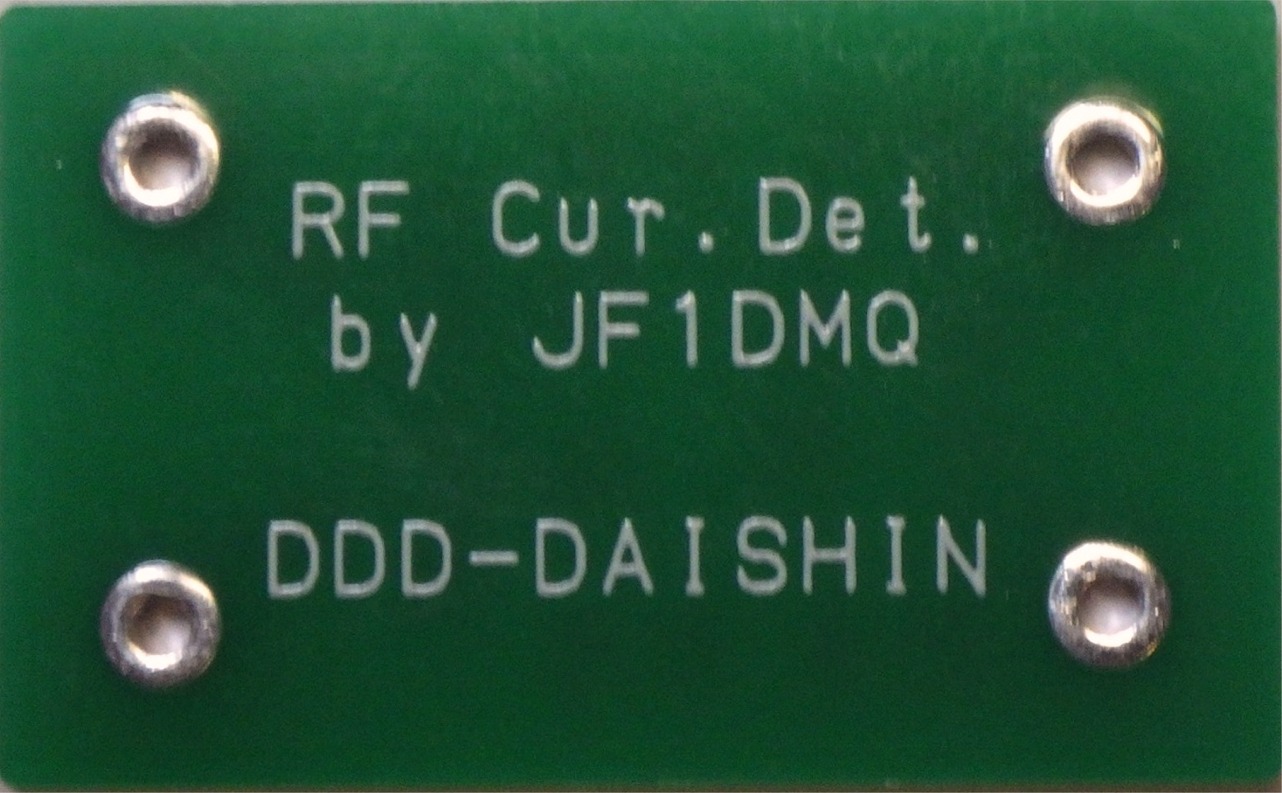

裏面

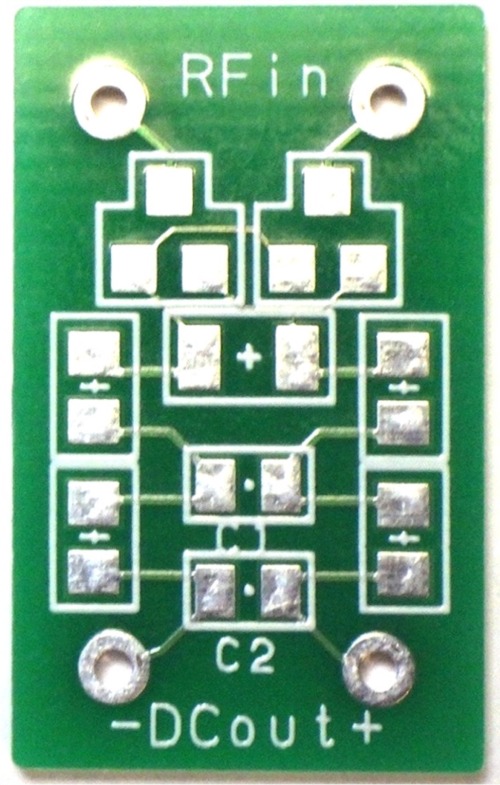

RF Cur.Det.プリント基板 約16×26mm 1
jpg 熱収縮チューブ 25φ  透明 or 黒   50mm 1
熱収縮チューブ 3φ   透明 or  黒 40mm 1
ミノムシ・クリップ 2
jpg 特大洗濯バサミ  厚物キャッチピンチ 1


高周波電流=1/10表示電圧 (電流:電圧比は1:10)

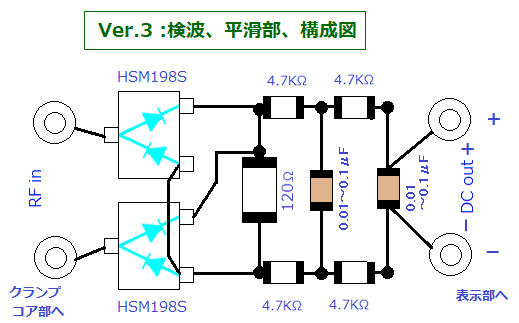

Ver.3チップパーツセット部品一式

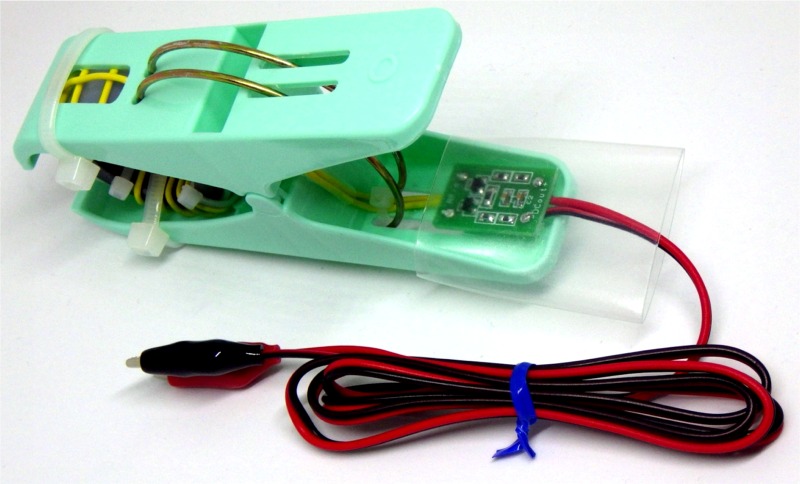

検波部基板を 取手に内蔵配置した 製作例

テスターに接続した例
jpg

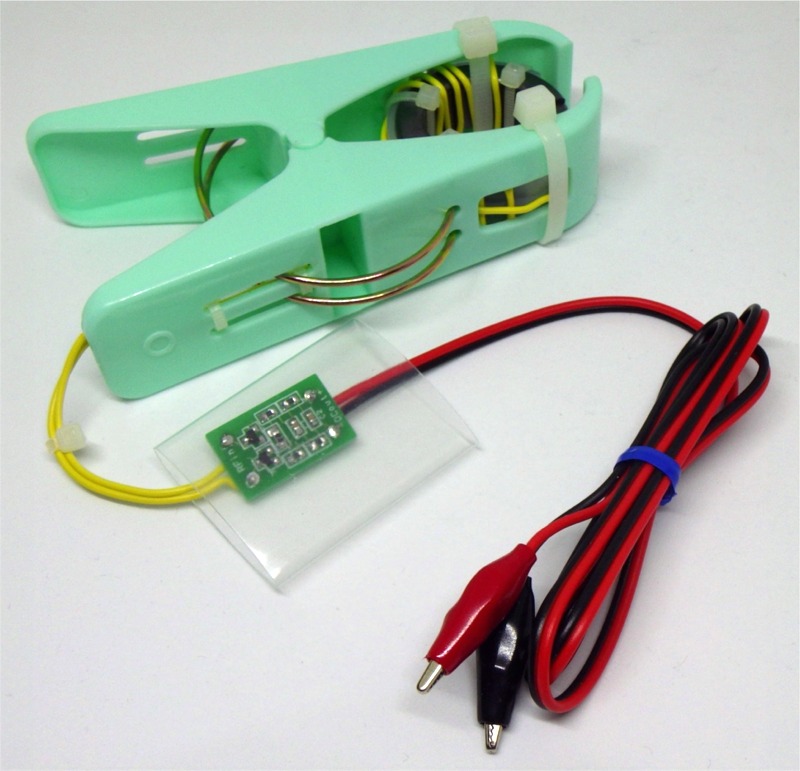

検波部を コード中間に配置した 製作例
