手作りオリジナル BCL,SWL,受信用機器
受信アンプ 合成/分配器 ローパスフィルター ハイパスフィルター バンドパスフィルター



BAND切替:
A=150〜500KHZ,
B=500KHZ〜2MHZ,
C=2〜8MHZ,
D=8〜35MHZ,
E=35〜70MHZ,
F=70〜100MHZ,


BCL用、長中短波、ワイドBAND受信専用アンプ
DPA-100B 150KHZ〜100MHZ  ¥16,600-(税抜)
プリセレクター内蔵、利得25dB可変型、
アンテナ端子M型、DC11〜14V動作
 AMラジオから FMラジオまで!!

 サイズ:20
0W×150D×50H(mm)

BCL用、長波、中波、LOW BAND 受信専用アンプ
DPA-25LF 25KHZ〜2000KHZ
¥16,600-
(税抜)

プリセレクター内蔵、利得25dB 、
可変ATT機能付、アンテナ端子M型、
DC11〜14V動作
サイズ:200W×150D×50H(mm)

BAND切替:

A 25KHZ〜110KHZ,
B 110KHZ〜500KHZ,
C 500KHZ〜2000KHZ,

BCL用、長波、中波、LOW BAND 受信専用周波数コンバーター

FREQUENCY CONVERTER
DFC-28M    \9,800-(税抜)
20KHZ〜2000KHZ⇒28.02MHZ〜30MHZ
アルミダイキャストケースで、高強度、高特性です
DBM採用で混変調特性が良い


局部発振周波数:28MHZ
入出力端子 M型
電源:DC8〜14V 40mA
サイズ:120W×85D×35H(mm)
重量:280g

FMラジオ帯用、 受信専用周波数コンバーター

FREQUENCY CONVERTER
DFC-91F

\12,000-(税抜)
76MHZ〜90MHZ ⇒ 91MHZ〜105MHZ
     海外仕様のFMラジオ、受信機で
日本のFMラジオ放送が受信できます

周波数変換: 76MHZ〜90MHZ
                        ⇒91MHZ〜105MHZ
入出力端子: F-J型  75Ω
局部発振周波数:15MHZ
電源:DC8〜14V 80mA
サイズ:100W×70D×32H mm
重量:約220g

別売 ACアダプター VSM-932 ¥1,500-(税抜)
---新タイプ ANT-RX スルー機能---
DFC-91R-F
\13,800-(税抜)
    76MHZ〜90MHZ ⇒ 91MHZ〜105MHZ
海外仕様のFMラジオで
日本のFMラジオが受信できます
周波数変換: 76MHZ〜90MHZ
                        ⇒91MHZ〜105MHZ
入出力端子: F-J型  75Ω
局部発振周波数:15MHZ
電源:DC8〜14V 80mA
サイズ:100W×70D×32H mm
重量:約220g
別売 ACアダプター VSM-932 ¥1,500-(税抜)
 FM補完放送FMラジオ帯対応
90MHz〜100MHz⇒80MHz〜90MHz
DFC-80R-F¥13,800-税抜)

周波数変換: 90MHz〜100MHz
                    ⇒80MHz〜90MHz
入出力端子: F-J型  75Ω
局部発振周波数:10MHz
電源:DC9〜14V 90mA
サイズ:100W×70D×32H mm
重量:約230g
別売 ACアダプター VSM-932 ¥1,500-(税抜)

   受信専用アンプ DPR-Z シリーズ   高利得 20dB 高感度、高性能、低雑音です


   スーパーローノイズプリアンプ
DPR-Z  \15,800-(税抜)
 10〜900MHZ 内のご指定の周波数で承ります

アルミダイキャストケースで、高強度、高特性です

周波数 10〜900MHZ 内の一指定の周波数
入出力端子 50Ω  BNC-J型 ( M  、N 型 可)
利得:20dBタイプ   雑音指数:0.3dBタイプ
電源電圧 DC8V〜14V 30mA
サイズ:80W・55D・30H mm

別売:ACアダプター VSM-932¥1,500-(税抜)

超高利得 35dBタイプ
スーパーローノイズプリアンプ

DPR-ZD
\21,800-(税抜)
 10〜900MHZ 内のご指定の周波数で承ります

アルミダイキャストケースで、高強度、高特性です

周波数 10〜900MHZ 内の一指定の周波数
入出力端子:50Ω  BNC-J型 ( M  、N 型 可)
利得:〜35dB可変タイプ  雑音指数:0.3dB タイプ
電源電圧 DC8V〜14V 70mA
サイズ:100W・70D・32H mm

別売:ACアダプター VSM-932 ¥1,500-(税抜)

受信専用アンプ DPR, シリーズ

高利得、高出力型、
AMラジオ帯用 受信アンプ

DPR-519AM    \35,000-(税抜)
入出力端子: 50Ω BNC-J型

F-J 型端子 75Ωタイプは、
DPR-519AM-F  \38,000-(税抜)

500KHZ〜1900KHZ帯域通過フィルターを内蔵し、
帯域外の混信に強く、安定した受信が出来ます

周波数: 500KHZ〜1900KHZ
利得: 35dB (10dB〜MAX連続可変)
最大出力: 3dBm以上
電源: DC12V 100mA
サイズ:120W×85D×35H(mm)

    FM 放送帯受信専用
スーパーローノイズプリアンプ

DPR-80S
 \11,800-(税抜)
F-J 型端子 75Ω

BNC-J  50Ω タイプもあります
DPR-80S-BNC \11,800-(税抜)

周波数:76〜90MHz 同調型
超高利得:30dB(MAX) 、
-10dB(20dB)切替型
電源電圧:6V〜14V 100mA
サイズ:100W×70D×32H mm

別売:ACアダプター VSM-932 ¥1,500-(税抜)

FMラジオ帯受信専用アンプ
7
6〜90MHz帯域通過フィルター内蔵タイプで、
帯域外の混信に強く、安定した受信が出来ます

DPR-80BP
-FJ    \20,000-(税抜)
SUPER HEMT ローノイズ受信アンプ
周波数:76〜90MHz BP
超高利得:〜35dB連続可変
NF: 0.8dBTYP
電源電圧:11V〜14V 92mA
サイズ:100W×70D×32H mm
アンテナ入出力:F-J 型端子 75Ω
  NEW FM補完放送FMラジオ帯対応
76〜100MHz帯域通過フィルターを内蔵タイプ
DPR-789BP
-FJ \13,800-(税抜)
SUPER HEMT ローノイズ受信アンプ
周波数:76〜100MHz BP
超高利得:〜20dB連続可変
NF: 0.8dBTYP
電源電圧:11V〜14V 50mA
サイズ:100W×70D×32H mm
アンテナ入出力:F-J 型端子 75Ω

100〜170MHz VHF帯受信専用
 スーパーローノイズプリアンプ

DPR-170S

\11,800-(税抜)
アンテナ入出力:BNC-J 型端子 50Ω

周波数:100〜170MHz 同調型
超高利得:20dB
電源電圧:11V〜14V 100mA
サイズ:100W×70D×32H mm

別売:ACアダプター VSM-932 ¥1,500-(税抜)

 AMラジオ帯用受信アンプ
AMラジオ帯用  同調型受信専用アンプ
500KHZ〜1900KHZ  高利得 30dB 同調型受信アンプ
DPA-AM   \11,000-(税抜)
同調回路内蔵で、高利得で、混信に強い
   アルミダイキャストケースで、高強度、高特性
M型 50Ω F型75Ωも製作します

周波数: 500KHZ〜1900KHZ 同調型
利得: 30dB
電源: DC8〜14V  50mA
アンテナ入出力: BNC-J 型端子 50Ω
サイズ: 100W×70D×32H mm
重量: 約 210g

別売:ACアダプター  VSM-932 ¥1,500-(税抜)

-------------------------------------------------------------------------------------------

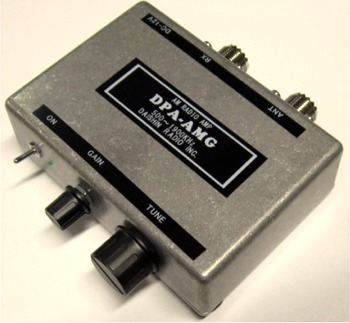

AMラジオ帯用受信アンプ
新タイプ
AMラジオ帯用  同調型受信専用アンプ
500KHZ〜1900KHZ
   高利得 0〜30dB(連続可変)
DPA-AMG-M  \13,000-(税抜)
同調回路内蔵で、高利得で、混信に強く、
ゲイン調整機能、スルー回路付で最適良好、
アルミダイキャストケースで、高強度、高特性
周波数: 500KHZ〜1900KHZ 同調型
利得: 0〜30dB 連続可変
電源: DC10〜14V  90mA
アンテナ入出力: M-J 型端子 50Ω
サイズ: 120W×85D×35H mm
重量: 約 300g

別売:ACアダプタ VSM-932 \1,500-(税抜)
BNC型 50Ω F型75Ωも製作します

SWL,BCL受信用便利グッズ ANTTENA CONBINER/SPITTER

1本のアンテナを2台の受信機に分配
or
2本のアンテナを1台の受信機に接続

受信アンテナ用2合成/分配器
周波数帯域:100KHZ〜100MHZ  50Ω M型
DSL-552   \8,500-(税抜)

****************************************
周波数帯域:10MHZ〜1000MHZ  50Ω BNC型
DSH-552
    \8,500(税抜)

1本のアンテナを4台の受信機に分配
or
4本のアンテナを1台の受信機に接続

受信アンテナ用4合成/分配器
周波数帯域:100KHZ〜100MHZ  50Ω M型
DSL-554  \11,000-(税抜)

****************************************
周波数帯域:10MHZ〜1000MHZ  50Ω BNC型
DSH-554   \11,000(税抜)

SWL,BCL受信用便利グッズ

BCL ANTENNA TUNER    受信専用 BCL アンテナチューナー
完売済み DAT-30BCL-M   \9,800-(税抜)
周波数:500KHZ〜30MHZ 調整範囲: 20〜500Ω不平衡
アンテナ入出力: M端子   電源電圧: DC11〜15V動作

SWL,BCL受信用便利グッズ      filter

high pass filter
受信専用ハイパスフィルター
DF-1900
  \8,000-(税抜)
AM放送帯を減衰させ、
1900KHZ以上を通過させるフィルター

減衰量
1530KHZ⇒-65db 1600KHZ⇒-50dB
1900KHZ⇒-5dB  3MHZ⇒-1.5dB

50Ω M型 アルミダイキャストケース使用
サイズ:55W:80D:30H mm

BNC型もご注文承ります

low pass filter
受信専用
ローパスフィルター
DF-500
  \8,000-(税抜)
AM放送帯を減衰させ、
500KHZ以下を通過させるフィルター

減衰量
500KHZ⇒-2db 600KHZ⇒-30dB
700KHZ⇒-50dB   800KHZ⇒-70dB

50Ω M型 アルミダイキャストケース使用
サイズ:55W:80D:30H mm

BNC型もご注文承ります

low pass filter
受信専用ローパスフィルター
DF-1700L \8,000-(税抜)
AM放送帯以下を通過させ、
1700KHZ以上を減衰させるフィルター

減衰量
〜1600KHZ⇒-2dB以下、  1700KHZ⇒-3db
1800KHZ⇒-7dB、  1900KHZ⇒-19dB
  2MHZ⇒-30dB 、    2.1MHZ⇒-40dB、
2.2MHZ⇒-50dB、  2.3MHZ⇒-60dB

50Ω M型 アルミダイキャストケース使用
サイズ:55W:80D:30H mm

BNC型もご注文承ります

バンドパスフィルター
DF-519BPF
受信専用 \12,000-(税抜)
AM放送帯 500KHZ〜1900KHZ を通過させ
500KHZ以下、1900KHZ以上を減衰させるフィルター

50Ω M型 アルミダイキャストケース使用
サイズ:55W:80D:30H mm
BNC型もご注文承ります
500KHZ〜1700KHZタイプも製作します
F型(75Ω)は\14,700-で承ります


周波数特性減衰量

600KHz⇒-1.5dB
500KHz⇒-3.0dB
400KHz⇒-24dB
300KHz⇒-48dB
200KHz⇒-60dB
100KHz⇒-80dB

1800KHz⇒-1.2dB
1900KHz⇒-2.8dB
2000KHz⇒-8.5dB
2300KHz⇒-24dB
2500KHz⇒-32dB
3000KHz⇒-47dB
4000KHz⇒-67dB
5000KHz⇒-80dB

IMPEDANCE
TRANSFORMER

DU-57   \8,000-(税抜)
50Ω-75Ωインピーダンス変換器
トランスタイプの低損失型

周波数: 40KHZ〜60MHZ
挿入損失: 0.3dB 以内
通過電力: 10W (MAX)
入出力端子: 50Ω BNC-J型
                   75Ω F-J型
サイズ:60W×40D×27H(mm)
            50ΩM型もご注文承ります


Impedance
Transformer

10MHZ〜1000MHZ
DUH-57   \8,000-(税抜)
50Ω-75Ω インピーダンス変換器
トランスタイプの低損失型

周波数: 10MHZ〜1000MHZ
挿入損失:10MHZ〜600MHZ  0.5dB 以内
〜700MHZ=0.7dB、 〜800MHZ=0.8dB、
〜900MHZ=1.1dB
〜1000MHZ=1.2dB
通過電力: 0.25W(MAX)
SWR:1.2以下
入出力端子: 50Ω BNC-J型   75Ω F-J型
サイズ:約30W×20D×18H(mm) (突起物を除く)

ATTENUATOR
RAT-65S

\8,000-(税抜)
DC〜600MHZ
0dB〜50dB
(10dBステップ)

アッテネーター(切替可変型 抵抗減衰器)
50Ω  受信用(微弱電力用)

 10dB×1 20dB×2 ATT3段 減衰量切替可変型
通過損失:1dBタイプ
通過電力:250mWmax
コネクター:BNC-P / BNC-BR
サイズ:60W×40D×27H(mm)突起物を除く
アルミダイキャストケース使用

Low insertion loss Bandpass Filter for Receiver
低挿入損失 受信機用 帯域通過バンドパスフィルタ  DRFシリーズ    \5,500- (税抜)

挿入損失-1dB 以内 / VSWR 1.2 以下      サイズ : 60W:40D:27Hmm (突起物を除く) 重さ:約90g 広帯域受信機器やWIDE AMPの入力側に挿入して、帯域外の強力な電波からの抑圧混変調などを抑制し、受信機や広帯域アンプなどの受信特性改善に効果が見込めます

DRF-FM RADIO-BNCP 76〜90MHz 50Ω(BNCJ-BNCP)
DRF-FM RADIO-BNCJ
76〜90MHz 50Ω(BNCJ-BNCJ)
DRF-FM RADIO-FJ
76〜90MHz  75Ω(FJ-FJ)

DRF-VHF AIR-BNCP 108〜138MHz 50Ω(BNCJ-BNCP)
DRF-VHF AIR-BNCJ
108〜138MHz 50Ω(BNCJ-BNCJ)
DRF-UHF AIR-BNCP
220〜380MHz 50Ω(BNCJ-BNCP)
DRF-UHF AIR-BNCJ
220〜380MHz 50Ω(BNCJ-BNCJ)

受信用 RFスイッチ 挿入経路切替器
RF Switch for Receiver
DRS-532    \6,600-(税抜)

★周波数範囲:DC〜900MHz
★挿入損失:
       0.2dB(100MHz
以下
         0.5dB(900MHz
以下
       0.9dB(1.2GHz
以下)
★最大通過電力:25dBm
切換回路数:3接点2回路
入出力インピーダンス:50Ω
★S・W・R :1.8以下
アイソレーション:
 50dB(200MHz以下)
40dB(700MHz以下)
 38dB(900MHz以下)
 32dB(1.2GHz以下)
★入出力接栓: BNC-J
★サイズ60×60×35mm
              突起物を除く
★重量:約180g
受信アンプ、フィルタ、ATTなどの、コンポーネント機器を接続して、@挿入経由、A直結スルー、B終端抵抗回路切断の3切替が出来ます
