DCK-RM3は、TV、DVD、オーディオアンプ、電子機器、電化製品などの電源コードに挿入して、電源コードから混入する、または流出する妨害波（ノイズ）を抑制するものです
無線機用にもお使い頂けます、無線機のAC電源コードに挿入して、電源コードから流出するコモン電流を阻止するものです
135KHz〜30MHzの広帯域で 、強力な効果期待できます AC 125Ｖ 12Aまでの機器に、ご使用いただけます
|
|
|
DCK-RM3
AC125V 12A
135KHz〜 30MHz
コア巻線部サイズ：150×60×25mm
（コードコネクタ部を除く）
|
|
フィルターは、機器などの、すぐそばに取付けます 機器などからフィルターまでのコードが長いとフィルターの効果が半減します 金属物から、数センチ以上離して、また入出力も離して、設置取付してください |
|
|

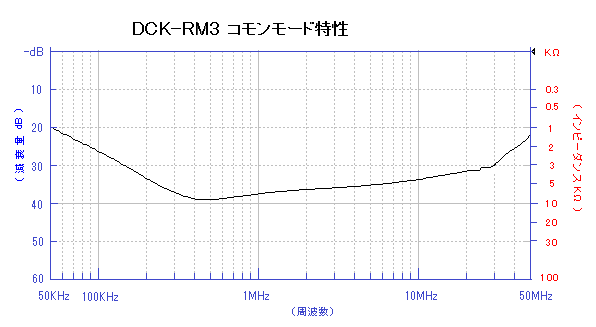

DCＫ-RM3 コモンモード・チョーク
インピーダンス（ｋΩ） 代表特性
|
|
周波数 MHZ |
0.05 |
0.1 |
0.136 |
0.2 |
0.3 |
0.5 |
1 |
1.9 |
3.5 |
7 |
14 |
21 |
28 |
50 |
MHZ |
|
インピーダンス
KΩ |
0.9 |
2.0 |
2.9 |
4.6 |
7.2 |
9.0 |
7.5 |
6.6 |
6.1 |
5.4 |
4.3 |
3.8 |
3.4 |
1.3 |
KΩ |
コモンモード チョーク インピーダンスは、3KΩ以上が推奨値です
|
ご注意 |
本製品は無線局運用のための周辺設備機器です
一般民生機器ではありません
電波法で定める無線従事者等の技術者がその資格の範囲により責任を持って使用する機器です。
運用上及び使用上の安全には充分注意の上ご使用下さい
|
|
