電波障害対策用パーツ

DCF-TV-M

映像音声障害用コモンモードフィルター

屋内用、強力タイプ

DCF-TV-Mは、テレビジョン等と受信アンテナ間に挿入し、同軸ケーブルから混入する
妨害波を抑制するアイソレーショントランス コモンフィルターです
DCF-TV-Mはコモンモード障害に効果があります
又、トラップフィルターと直列にすると更に効果があります

★2MHZ以下〜100MHZ帯以上まで広帯域にわたって抑制効果が見込めますが、
特に7MHZ〜100MHZ帯は更に特性良好です


アンテナの入出力の方向性はありません
サイズ:40×55×20mm
(突起物を除く)


3.5MHZ⇒20dB  7MHZ⇒30dB   10MHZ⇒30dB
20MHZ⇒35dB 30MHZ⇒36dB 50MHZ⇒30dB
100MHZ⇒25dB  150MHZ⇒20dB

テレビジョン等と、フィルターまでの同軸ケーブルが長いとフィルターの効果が半減します、
出来るだけテレビジョン等のアンテナ入力端子に直接取り付けて下さい

また、アンテナから同軸ケーブルが長い場合に、
さらにDCF-TV-Mを1〜2個、同軸ケーブルの中間に挿入すると良いでしょう

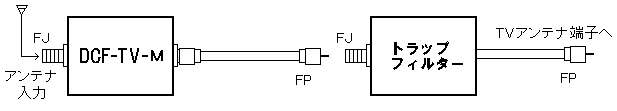

トラップフィルターと接続するときは、DCF-TV-Mをアンテナ側に入れて下さい


ほかに★DCF−TV DCF−TV-2 DCF−TV-200K もあります

  DCF -TV 特性概略図
